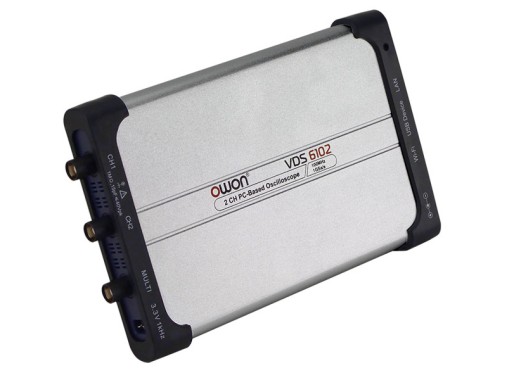

Le VDS6102 d'Owon est l'oscilloscope à USB avec 2 canaux de 100 MHz de la série VDS6000 d'Owon. Les oscilloscopes à USB de la série VDS sont connus pour leur facilité d'utilisation et leur dimension faible. Le VDS6102 est un oscilloscope sans écran, il doit donc être utilisé en combinaison avec un ordinateur. Cet oscilloscope peut être connecté à l'ordinateur par USB, mais aussi par LAN ou par un module wifi en option. Pour ce faire, un adaptateur externe CA-CC est inclus, de sorte que l'oscilloscope peut être utilisé sur n'importe quel lieu de travail. Cette option élargit considérablement l'application et l'utilisation de l'oscilloscope.
Les oscilloscopes à USB VDS6000 prennent en charge les protocoles LabVIEW et SCPI, ce qui les rend faciles à contrôler et à lire. Il y a aussi un canal supplémentaire qui sert de sortie pour un simple générateur de fonction à 5 MHz, ce qui est aussi un bel ajout à cet oscilloscope.
Les oscilloscopes VDS6000 sont une option intéressante si la mobilité et le rapport prix/performance sont des critères importants.
Chez Eleshop, nous proposons deux modèles de la série Owon VDS6000. La principale différence réside dans la bande passante et la résolution.
Modèle | VDS6102 | VDS6152A |
---|---|---|
Bande passante | 100 MHz | 150 MHz |
Résolution verticale | 8 bits | 14 bits |
Temps de montée | ≤3,5 ns | ≤2,3 ns |
Prix |
Nombre de canaux | 2 canaux + 1 générateur de fonction avec 1 canal |
Mémoire | 10 Mpts |
Échelle horizontale | 5 ns - 100 s/div |
Tension maximale | 40 V (crête - crête) |
Fréquence d'échantillonnage | Max. 1 GSa/s |
Mesures automatiques | Vpp, Vavg, Vamp, Vrms, Fréq, Période, Vmax, Vmin, Vtop, Vbase, Dépassement, Prédépassement, Temps de montée, Temps de chute, Retard, A→B↑, Retard A→B↓, +Largeur, -Largeur, +Cycle, -Cycle |
Connectivité | USB (type C), LAN, Wifi (optionnel) |
Dimensions | 190 x 120 x 18mm |
Poids | ~380 g |
Bande passante | 5 MHz |
Fréquence d'échantillonnage | 25 MSa/s |
Résolution | 10 bits |
Formes d'onde standard | Sinus (0,1 Hz - 5 MHz), Carré (0,1 Hz - 200 kHz), Rampe (1 Hz - 10 kHz), Impulsion (1 Hz - 10 kHz) |
Gamme d'amplitude | 10 mVpp - 5 Vpp |
Gamme de décalage CC (CA + CC) | ±2,5 V |
Le VDS6102 d’Owon est fourni avec :
Module wifi Owon VDS6000 | Ce module wifi permet d'étendre votre oscilloscope avec USB VDS6000 d’Owon, permettant une connexion sans fil entre l'oscilloscope et l'ordinateur. |
VDS6000 serie datasheet |
(125.64 KB) | Download |
