Oscilloscope GW Instek GDS-912G
Détails

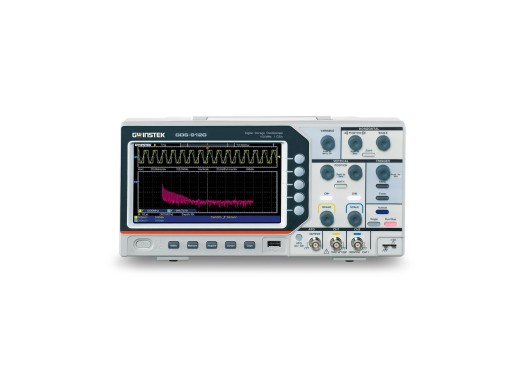

Le GW Instek GDS-912G est un oscilloscope économique, 8 bits, à grande vitesse, à 2 voies, équipé d'un générateur de fonction. La bande passante de cet oscilloscope est de 100 MHz et chaque voie a une fréquence d'échantillonnage de 1 Géch/s et une profondeur de mémoire de 20 Mpts. Cela en fait un excellent oscilloscope d'entrée de gamme pour l'enseignement et les amateurs à la recherche d'un oscilloscope économique offrant de bonnes performances. En outre, le GDS-912G peut effectuer des FFT avec 6 types de fenêtres différentes, et l'oscilloscope prend en charge l'affichage simultané des domaines temporels continu et fréquentiel. Le générateur de fonction inclus est capable de générer 7 formes d'ondes différentes de 0,1 Hz à 25 MHz.
Il y a deux connexions USB, l'une pour stocker les données et l'autre pour connecter l'oscilloscope à un PC pour le contrôle et le stockage des données. Le logiciel et les pilotes nécessaires peuvent être téléchargés ici.
| Modèle | GDS-912 | GDS-912G |
|---|---|---|
| Générateur de fonction |
Non
|
Oui
|
| Prix |
Spécifications
| Bande passante | 100 MHz |
| Voies | 2 |
| Profondeur de mémoire | 20 Mpts par voie |
| Fréquence d'échantillonnage | 1 Géch/s par voie |
| Résolution verticale | 8 bits |
| Échelle verticale | 2 mV/div - 10 V/div |
| Échelle horizontale | 2 ns/div - 1 000 s/div |
| Impédance d'entrée | 1 MΩ ± 2 % |
| Interfaces | Hôte USB 2.0, dispositif de stockage USB |
| Écran | 7" TFT LCD (800 x 480) |
| Dimensions | 301 x 152 x 70 mm |
| Poids | 1,1 kg |
Spécifications de l'AFG
| Bande passante | 0,1 Hz - 25 MHz |
| Voies | 1 |
| Résolution verticale | 14 bits |
| Fréquence d'échantillonnage | 125 MSa/s |
| Plage d'amplitude | 0,05 - 3 Vpp |
| Fonctions intégrées | Sinus, Carré, Impulsion, Rampe, Arbitraire, Exponentielle, Gaussienne |
| Impédance de sortie | 50 Ω |
Accessoires
Le GDS-912 est livré avec :
- x1 Cordon d'alimentation
- x1 Câble USB
- x2 Sondes 100 MHz (10:1 / 1:1)
- 1x Câble BNC
Avantages et inconvénients
- Bande passante élevée de 100 MHz
- Fréquence d'échantillonnage de 1 Géch/s
- 20 Mpts par voie
- Résolution de 8 bits
Téléchargements
| GW Instek GDS-912 Datasheet |  (1.88 MB) | Télécharger |
| GW Instek GDS-912 User Manual | (2.42 MB) | Télécharger |
| GW Instek GDS-912 Programing Manual | (574.64 KB) | Télécharger |
