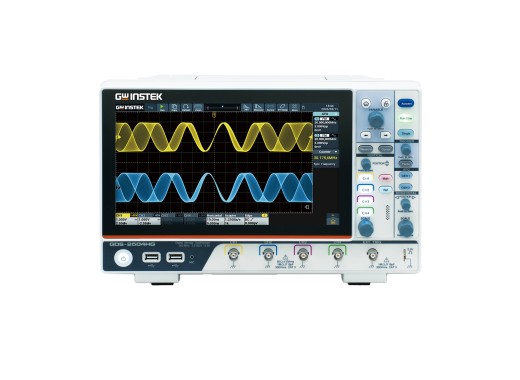

Oscilloscope GW Instek GDS-2504HG
Promotion ! Ce produit bénéficie d'une réduction temporaire jusqu'au 7 décembre 2026 !
Détails
Le GW Instek GDS-2504HG est un oscilloscope numérique à mémoire à 4 voies et 500 MHz, conçu pour effectuer des mesures quotidiennes fiables dans les domaines de l'ingénierie, de l'entretien et de l'enseignement. Sa résolution verticale de 12 bits vous permet de visualiser davantage de détails de la forme d'onde, ce qui s'avère particulièrement utile lorsque vous observez de faibles variations de signal, des ondulations, du bruit ou effectuez des mesures liées à la puissance. Avec une fréquence de 500 MHz, une résolution de 12 bits et un générateur de fonctions intégré, cet appareil constitue une solution exceptionnellement abordable pour accéder à cette classe de bande passante. La mémoire le confirme : 500 Mpts au total, répartis entre les voies actives, ce qui vous permet de conserver une longue fenêtre d'acquisition à une fréquence d'échantillonnage élevée. Cela s'avère utile lorsque vous recherchez un défaut intermittent, que vous vérifiez le comportement des communications ou que vous analysez une alimentation électrique à découpage sur une période prolongée.
Sur l'ensemble de la gamme GDS-2000HD/HG, des outils tels que le décodage de bus série et l'analyse FFT prennent en charge les tâches de débogage courantes, et les modèles HG intègrent en outre un générateur de fonctions arbitraires de 50 MHz, ce qui vous évite d'avoir recours à une source de signal distincte pour les tests de réponse aux stimuli. Tout cela se commande via un écran tactile capacitif de 10,1 pouces fonctionnant sous Android. Vous pouvez ainsi ouvrir des documents, des fichiers PDF et des vidéos directement sur l'appareil, tandis que les fonctions d'enregistrement d'écran et de commande à distance vous permettent de partager ou de suivre une mesure à distance. Les interfaces USB et LAN permettent le transfert de données et le contrôle à distance depuis un PC. De plus, l'oscilloscope peut être alimenté via USB-C. Il fonctionne donc également avec une batterie externe compatible lorsque vous l'emportez hors du laboratoire.
Aperçu du modèle
| Modèle | Bande passante | Temps de montée | Profondeur de mémoire | Générateur de fonctions arbitraires intégré | Prix |
|---|---|---|---|---|---|
| GDS-2254HD | 250 MHz | 1,75 ns | 100 Mpts | Non |
|
| GDS-2254HG | 250 MHz | 1,75 ns | 100 Mpts | Oui |
|
| GDS-2354HD | 350 MHz | 1 ns | 500 Mpts (divisé par le nombre de voies actives) | Non |
|
| GDS-2354HG | 350 MHz | 1 ns | 500 Mpts (divisés par le nombre de voies actives) | Oui |
|
| GDS-2504HD | 500 MHz | 0,7 ns | 500 Mpts (divisé par le nombre de voies actives) | Non |
|
| GDS-2504HG | 500 MHz | 0,7 ns | 500 Mpts (divisé par le nombre de voies actives) | Oui |
Caractéristiques techniques
| Voies | 4 |
| Fréquence d'échantillonnage | 2,5 GS/s (2 voies actives) |
| Résolution verticale | 12 bits |
| Échelle verticale | 500 µV/div – 10 V/div |
| Échelle horizontale | 500 ps/div - 1 000 s/div |
| Impédance d'entrée | 1 MΩ ± 2 % |
| Interfaces | Hôte USB, dispositif USB, LAN, USB-C (alimentation) |
| Écran | LCD TFT de 10,1 pouces (1 024 x 600) |
| Dimensions | 325 x 209,5 x 111,5 mm |
| Poids | 3,2 kg |
| La bande passante totale de 500 MHz est disponible lorsqu'une seule voie par paire est activée (CH1/CH2 et CH3/CH4). | |
Générateur de fonctions arbitraires
| Voies | 2 |
| Fréquence maximale | 50 MHz |
| Fréquence d'échantillonnage | 160 MSa/s |
| Résolution verticale | 14 bits |
| Plage de sortie | 2 mVpp - 10 Vpp (≤ 10 MHz) 2 mVpp - 5 Vpp (≤ 50 MHz), haute impédance |
| Résolution de sortie | 1 mVpp ou 5 chiffres |
| Formes d’onde | Sinusoïdale, carrée, rampe, impulsion, bruit et 28 formes d'onde intégrées |
Accessoires
Le GDS-2504HG est livré avec :
- x1 Cordon d'alimentation
- x1 Câble USB
- x1 Câble BNC
- x4 Sondes
Avantages et inconvénients
- Générateur de fonctions intégré
- Alimentation via USB-C
- Bon rapport qualité-prix
- Système d'exploitation Android
- Impossible d'analyser les signaux numériques
