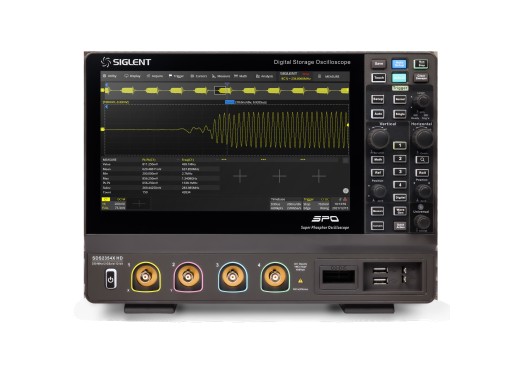

Siglent SDS2354X HD Oscilloscope
Détails
Le Siglent SDS2354X HD est la version 350 MHz de la série d'oscilloscopes SDS2000X HD.
La série SDS2000X HD est le nouveau fleuron de Siglent. Ces oscilloscopes à 4 canaux sont équipés d'un ADC 12 bits et d'un plancher de bruit très bas (70 µV @500 MHz), ce qui leur permet d'afficher des signaux même très faibles avec beaucoup de détails. Le SDS2354X HD offre un écran large et lumineux de 10,1 pouces. Le grand écran signifie qu'il y a moins de place pour les cadrans et les boutons sur l'oscilloscope, mais cela est entièrement compensé par l'interface multi-touch moderne à l'écran. Cet oscilloscope est également doté d'une fonction de zone de déclenchement, qui facilite le déclenchement avancé.
Par défaut, l'oscilloscope est livré avec un certain nombre d'options de déclenchement et de décodage série telles que I2, SPI, UART, CAN et LIN. Un large éventail d'options est disponible pour étendre le SDS2000X HD, comme un analyseur logique 16 canaux, un générateur de fonctions arbitraires, un logiciel d'analyse de puissance et un logiciel de décodage de protocoles supplémentaires.
Présentation du modèle
Le Siglent SDS2354X HD fait partie de la série SDS2000X HD. Les modèles suivants de cette série sont en vente.
| Modèle | SDS2204X HD | SDS2354X HD |
|---|---|---|
| Bande passante | 200 MHz | 350 MHz |
| Temps de montée | 1,7 ns | 1,0 ns |
| Plancher de bruit | 55 µV | 65 µV |
| Prix |
Spécifications
| Canaux | 4 |
| Mémoire | Jusqu'à 200 Mpts par canal |
| Taux de capture de forme d'onde (max) | 100 000 wfms/s (normal) 500 000 wfms/s (mode séquence) |
| Taux d'échantillonnage (la moitié de tous les canaux utilisés) | 2 GSa/s |
| Taux d'échantillonnage (tous les canaux utilisés) | 1 GSa/s |
| Résolution verticale | 12 bits |
| Affichage | Écran multi-touch 10.1" (1024 x 600) |
| Impédance d'entrée | 1 MΩ |
| Échelle horizontale | 1 ns/div - 1000 s/div |
| Sensibilité verticale | 500 µV/div - 10V/div |
| Tension maximale | 400 V (crête - crête) |
| Connexions | 3x USB 2.0 Host, USB 2.0 Device, LAN, EXT (TRIG OUT, PASS/FAIL), AUX |
| Dimensions | 317,2 x 236 x 149 mm |
| Poids | 4,1 kg |
Options
| Analyseur logique 16 canaux | Cet analyseur logique 16 canaux vous permet d'analyser des signaux numériques. Les spécifications de ce produit se trouvent sur la page indiquée à droite. | |
| Générateur de fonctions | Cette option ajoute un générateur de fonctions arbitraires de 25 MHz à l'oscilloscope. | |
| Analyse de puissance | Cette option ajoute une option d'analyse de puissance à votre oscilloscope. | |
| Options de déclenchement et de décodage en série | Le décodage série vous permet de décoder les protocoles série tels que FlexRay, MIL-STD-1553B, I2S, CAN FD, CAN XL, SENT, Manchester, ARINC429 et SpaceWire sur l'oscilloscope. |
Siglent propose une large gamme d'options logicielles pour ses produits, ajoutant souvent de nombreuses fonctionnalités. Pour toute information sur les options disponibles, veuillez vous référer au manuel d'utilisation au bas de cette page.
Accessoires
Le Siglent SDS2354X HD est livré avec :
- Un câble USB
- Sondes passives (1 par canal)
- Souris sans fil
- Cordon d'alimentation
- Certificat d'étalonnage
Avantages et inconvénients
- ADC 12 bits
- Faible niveau de bruit
- Moins de boutons et de cadrans
