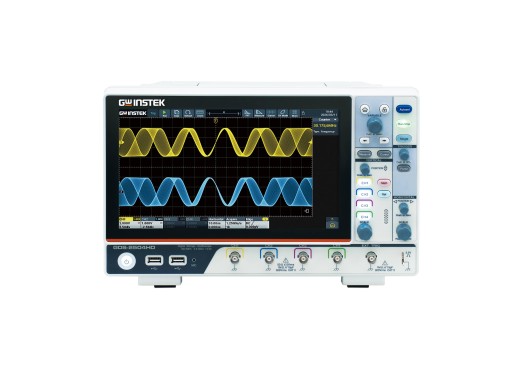

Oscilloscope GW Instek GDS-2504HD
Promotion ! Ce produit bénéficie d'une réduction temporaire jusqu'au 7 décembre 2026 !
Détails
Le GW Instek GDS-2504HD est un oscilloscope numérique à mémoire à 4 voies et 500 MHz, conçu pour effectuer des mesures quotidiennes fiables dans les domaines de l'ingénierie, de l'entretien et de l'enseignement. Sa résolution verticale de 12 bits vous permet de visualiser davantage de détails de la forme d'onde, ce qui s'avère particulièrement utile lorsque vous observez de faibles variations de signal, des ondulations, du bruit ou effectuez des mesures liées à la puissance. Avec une fréquence de 500 MHz et une résolution de 12 bits, il s'agit d'une solution exceptionnellement abordable pour accéder à cette classe de bande passante. La mémoire le confirme : 500 Mpts au total, répartis entre les voies actives, ce qui vous permet de conserver une longue fenêtre d'acquisition à une fréquence d'échantillonnage élevée. Cela s'avère utile lorsque vous recherchez un défaut intermittent, que vous vérifiez le comportement des communications ou que vous analysez une alimentation électrique à découpage sur une période prolongée.
Sur l'ensemble de la gamme GDS-2000HD/HG, des outils tels que le décodage de bus série et l'analyse FFT permettent d'effectuer les tâches de débogage courantes. Tout cela se commande via un écran tactile capacitif de 10,1 pouces fonctionnant sous Android. Vous pouvez ainsi ouvrir des documents, des fichiers PDF et des vidéos directement sur l'appareil, tandis que les fonctions d'enregistrement d'écran et de commande à distance vous permettent de partager ou de suivre une mesure à distance. Les interfaces USB et LAN permettent le transfert de données et le contrôle à distance depuis un PC. De plus, l'oscilloscope peut être alimenté via USB-C. Il fonctionne donc également avec une batterie externe compatible lorsque vous l'emportez hors du laboratoire.
Aperçu du modèle
| Modèle | Bande passante | Temps de montée | Profondeur de mémoire | Générateur de fonctions intégré | Prix |
|---|---|---|---|---|---|
| GDS-2254HD | 250 MHz | 1,75 ns | 100 Mpts | Non |
|
| GDS-2254HG | 250 MHz | 1,75 ns | 100 Mpts | Oui |
|
| GDS-2354HD | 350 MHz | 1 ns | 500 Mpts (divisé par le nombre de voies actives) | Non |
|
| GDS-2354HG | 350 MHz | 1 ns | 500 Mpts (divisés par le nombre de voies actives) | Oui |
|
| GDS-2504HD | 500 MHz | 0,7 ns | 500 Mpts (divisé par le nombre de voies actives) | Non |
|
| GDS-2504HG | 500 MHz | 0,7 ns | 500 Mpts (divisé par le nombre de voies actives) | Oui |
Caractéristiques techniques
| Voies | 4 |
| Fréquence d'échantillonnage | 2,5 GS/s (2 voies actives) |
| Résolution verticale | 12 bits |
| Échelle verticale | 500 µV/div - 10 V/div |
| Échelle horizontale | 500 ps/div - 1 000 s/div |
| Impédance d'entrée | 1 MΩ ± 2 % |
| Interfaces | Hôte USB, dispositif USB, LAN, USB-C (alimentation) |
| Écran | LCD TFT de 10,1 pouces (1 024 × 600) |
| Dimensions | 325 x 209,5 x 111,5 mm |
| Poids | 3,2 kg |
| La bande passante complète de 500 MHz est disponible lorsqu'une seule voie par paire est activée (CH1/CH2 et CH3/CH4). | |
Accessoires
L'GDS-2504HD est livré avec :
- x1 Cordon d'alimentation
- x1 Câble USB
- x4 Sondes
Avantages et inconvénients
- Bon rapport qualité-prix
- Profondeur de mémoire totale de 500 Mpts
- Alimentation via USB-C
- Système d'exploitation Android
- Pour atteindre les 500 MHz, il faut une voie par paire
- Impossible d'analyser les signaux numériques
Téléchargements
