Oscilloscope GW Instek GDS-2354HD
Détails

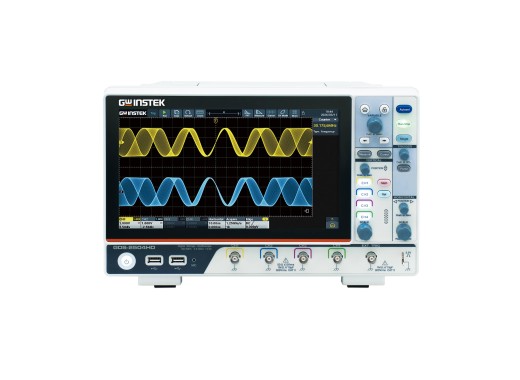

Remarque : les images du produit montrent le modèle GDS-2504HD. Le modèle GDS-2354HD présente un aspect identique.
Le GW Instek GDS-2354HD est un oscilloscope numérique à mémoire à 4 canaux et 350 MHz, conçu pour des mesures quotidiennes fiables dans les domaines de l'ingénierie, de la maintenance et de l'enseignement. Sa résolution verticale de 12 bits vous offre davantage de détails sur les formes d'onde, ce qui s'avère particulièrement utile lorsque vous observez de faibles variations de signal, des ondulations, du bruit ou effectuez des mesures liées à la puissance. La mémoire est généreuse pour cette catégorie : 500 Mpts au total, répartis sur les voies actives, ce qui vous permet de conserver une longue fenêtre de capture à une fréquence d'échantillonnage élevée. Cela s’avère utile lorsque vous recherchez un défaut intermittent, que vous vérifiez le comportement des communications ou que vous analysez une alimentation électrique à découpage sur une fenêtre temporelle plus longue.
Sur l’ensemble de la série GDS-2000HD/HG, des outils tels que le décodage de bus série et l’analyse FFT prennent en charge les tâches courantes de débogage. Vous contrôlez l’ensemble depuis un écran tactile capacitif de 10,1 pouces fonctionnant sous Android, ce qui vous permet d’ouvrir des documents, des PDF et des vidéos directement sur l’appareil ; l’enregistrement d’écran et le contrôle via le Web vous permettent quant à eux de partager ou de suivre une mesure à distance. Les interfaces USB et LAN permettent le transfert de données et le contrôle à distance depuis un PC. De plus, l'oscilloscope peut être alimenté via USB-C, ce qui permet de l'utiliser avec une batterie externe adaptée lorsque vous l'emportez hors du laboratoire.
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Aperçu des modèles
| Modèle | Bande passante | Temps de montée | Profondeur de mémoire | Générateur de fonctions intégré | Prix |
|---|---|---|---|---|---|
| GDS-2254HD | 250 MHz | 1,75 ns | 100 Mpts | Non |
|
| GDS-2254HG | 250 MHz | 1,75 ns | 100 Mpts | Oui |
|
| GDS-2354HD | 350 MHz | 1 ns | 500 Mpts (divisé par le nombre de voies actives) | Non |
|
| GDS-2354HG | 350 MHz | 1 ns | 500 Mpts (divisé par le nombre de voies actives) | Oui |
|
| GDS-2504HD | 500 MHz | 0,7 ns | 500 Mpts (divisé par le nombre de voies actives) | Non |
|
| GDS-2504HG | 500 MHz | 0,7 ns | 500 Mpts (divisés par le nombre de voies actives) | Oui |
Caractéristiques techniques
| Voies | 4 |
| Fréquence d'échantillonnage | 2,5 GS/s (2 voies actives) |
| Résolution verticale | 12 bits |
| Échelle verticale | 500 µV/div - 10 V/div |
| Échelle horizontale | 500 ps/div - 1 000 s/div |
| Impédance d'entrée | 1 MΩ ± 2 % |
| Interfaces | Hôte USB, dispositif USB, LAN, USB-C (alimentation) |
| Écran | Écran LCD TFT 10,1 pouces (1024 x 600) |
| Dimensions | 325 x 209,5 x 111,5 mm |
| Poids | 3,2 kg |
Accessoires
Le GDS-2354HD est livré avec :
- 1 cordon d'alimentation
- 1 câble USB
- 4 sondes
