Oscilloscope GW Instek GDS-2254HG
Promotion ! Ce produit bénéficie d'une réduction temporaire jusqu'au 7 décembre 2026 !
Détails

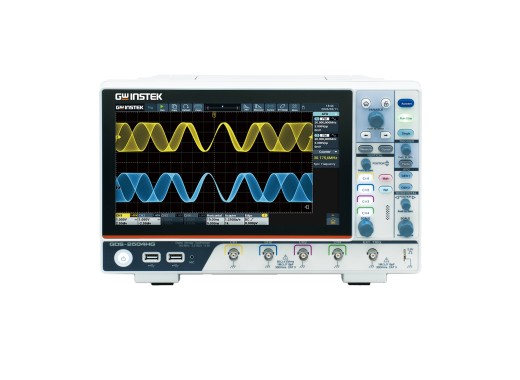

Remarque : Les images du produit montrent le modèle GDS-2504HG ; toutefois, ces modèles sont visuellement similaires.
Le GW Instek GDS-2254HG est un oscilloscope numérique à mémoire à 4 voies et 250 MHz, conçu pour effectuer des mesures quotidiennes fiables dans les domaines de l'ingénierie, de l'entretien et de l'enseignement. Sa résolution verticale de 12 bits offre davantage de détails sur les formes d'onde, ce qui la rend particulièrement utile pour l'analyse des faibles variations de signal, des ondulations, du bruit et des mesures liées à la puissance. Grâce à une fréquence d'échantillonnage en temps réel élevé et à une profondeur de mémoire pouvant atteindre 100 millions de points, cet oscilloscope permet de capturer en détail aussi bien les événements rapides que l'évolution des signaux sur une durée plus longue. Cela s'avère utile pour le dépannage de défauts intermittents, la vérification du comportement des communications ou l'analyse des alimentations électriques à découpage sur une période prolongée.
Sur l'ensemble de la gamme GDS-2000HD/HG, des outils tels que le décodage de bus série et l'analyse FFT aident les utilisateurs à réaliser des tâches de débogage courantes. Les modèles HG intègrent en outre un générateur de fonctions arbitraires de 50 MHz, ce qui évite d'avoir à recourir à une source de signal distincte pour les tests de réponse aux stimuli. Grâce à son système d'exploitation basé sur Android, vous pouvez consulter des documents, des fichiers PDF et des vidéos directement sur l'appareil, tandis que l'enregistrement d'écran et la commande à distance via Internet permettent une visualisation à distance. Les interfaces USB et LAN permettent le transfert de données et le contrôle à distance depuis un PC. De plus, l'oscilloscope peut être alimenté via USB-C. Il peut donc également fonctionner à partir d'une batterie externe adaptée pour les mesures en déplacement. Tout cela s'affiche sur un écran tactile capacitif de 10,1 pouces.
Aperçu du modèle
| Modèle | Bande passante | Temps de montée | Profondeur de mémoire | Générateur de fonctions arbitraires intégré | Prix |
|---|---|---|---|---|---|
| GDS-2254HD | 250 MHz | 1,75 ns | 100 Mpts | Non |
|
| GDS-2254HG | 250 MHz | 1,75 ns | 100 Mpts | Oui |
|
| GDS-2354HD | 350 MHz | 1 ns | 500 Mpts (divisé par le nombre de voies actives) | Non |
|
| GDS-2354HG | 350 MHz | 1 ns | 500 Mpts (divisé par le nombre de voies actives) | Oui |
|
| GDS-2504HD | 500 MHz | 0,7 ns | 500 Mpts (divisé par le nombre de voies actives) | Non |
|
| GDS-2504HG | 500 MHz | 0,7 ns | 500 Mpts (divisé par le nombre de voies actives) | Oui |
Caractéristiques techniques
| Voies | 4 |
| Fréquence d'échantillonnage | 2,5 GS/s (2 voies actives) |
| Résolution verticale | 12 bits |
| Échelle verticale | 500 µV/div – 10 V/div |
| Échelle horizontale | 500 ps/div - 1 000 s/div |
| Impédance d’entrée | 1 MΩ ± 2 % |
| Interfaces | Hôte USB, dispositif USB, LAN, USB-C (alimentation) |
| Écran | LCD TFT 10,1 pouces (1 024 x 600) |
| Dimensions | 325 x 209,5 x 111,5 mm |
| Poids | 3,2 kg |
Générateur de fonctions arbitraires
| Voies | 2 |
| Fréquence maximale | 50 MHz |
| Fréquence d'échantillonnage | 160 MSa/s |
| Résolution verticale | 14 bits |
| Plage de sortie | 2 mVpp - 10 Vpp (≤ 10 MHz) 2 mVpp - 5 Vpp (≤ 50 MHz), haute impédance |
| Résolution de sortie | 1 mVpp ou 5 chiffres |
| Formes d’onde | Sinusoïdale, carrée, en rampe, impulsionnelle, bruit et 28 formes d’onde intégrées |
Accessoires
Le GDS-2254HG est livré avec :
- x1 Cordon d'alimentation
- x1 Câble USB
- x1 Câble BNC
- x4 Sondes
Avantages et inconvénients
- Générateur de fonctions intégré
- Alimentation via USB-C
- Bonne fréquence d'échantillonnage
- Système d'exploitation Android
- Impossible d'analyser les signaux numériques
