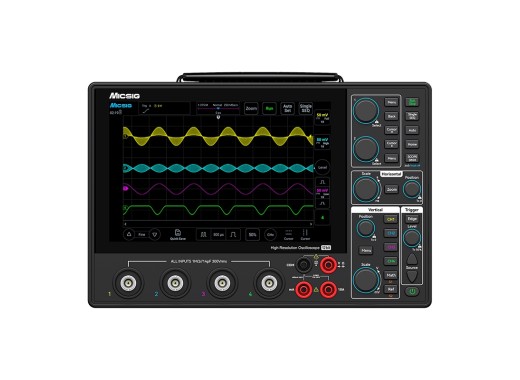

Oscilloscope à tablette Micsig MHO14-200
Détails
Le Micsig MHO14-200 est un oscilloscope à tablette de 12 bits à prix compétitif de la série MHO1. Il dispose de 4 voies analogiques avec une bande passante de 200 MHz. L'oscilloscope dispose d'un profondeur de mémoire de 110 Mpts. Le stockage segmenté standard divise l'espace de stockage en petits segments, ce qui permet de stocker plusieurs événements déclencheurs dans un seul espace de stockage. En outre, l'appareil est doté d'une grande batterie de 16 000 mAh, soit plus du double de la taille des oscilloscopes à tablettes de prix similaire.
La série MHO1 comprend un multimètre intégré avec un affichage à 4⅚ chiffres, permettant de mesurer le courant, la tension, la résistance, la continuité, les diodes et la capacité. La possibilité de passer sans problème de l'oscilloscope au multimètre améliore l'efficacité du travail. Enfin, l'oscilloscope est équipé d'un écran tactile TFT LCD de 8 pouces, avec une interface utilisateur conviviale.
Aperçu du modèle
| Modèle | MHO14-100N | MHO14-100 | MHO14-200N | MHO14-200 |
|---|---|---|---|---|
| Bande passante | 100 MHz | 100 MHz | 200 MHz | 200 MHz |
| Temps de montée | &leq ; 3,5 ns | &leq ; 3,5 ns | &leq ; 1,75 ns | &leq ; 1,75 ns |
| Multimètre intégré | Non |
Oui |
Non |
Oui |
| Prix |
Spécifications
| Voies | 4 |
| Profondeur de mémoire | 110 Mpts (divisée par le nombre de voies actives) |
| Fréquence d'échantillonnage | 1 GS/s (divisé par le nombre de voies actives) |
| Taux de capture des formes d'onde | 50 000 wfm/s |
| Résolution verticale | 12 bits |
| Interfaces | Hôte USB, USB-C, LAN, HDMI |
| Décodage | UART CAN CANFD LIN SPI I2C |
| Batterie | Batterie lithium-ion 3,7 V 16 000 mAh |
| Écran | 8" TFT LCD (1280x800) |
| Affichage du multimètre | 4⅚ chiffres |
| Dimensions | 265 x 174 x 31 mm |
| Poids | 1,73 kg |
Accessoires
Le MHO14-200 est livré par défaut avec :
- x4 Sondes passive
- Stylo multimètre
- Adaptateur d'alimentation
- Cordon d'alimentation
Avantages et inconvénients
- Multimètre intégré
- Batterie de 16 000 mAh
Téléchargements
| Micsig MHO14 user manual |  (17.82 MB) | Télécharger |
| Micsig MHO14 datasheet | (3.27 MB) | Télécharger |
