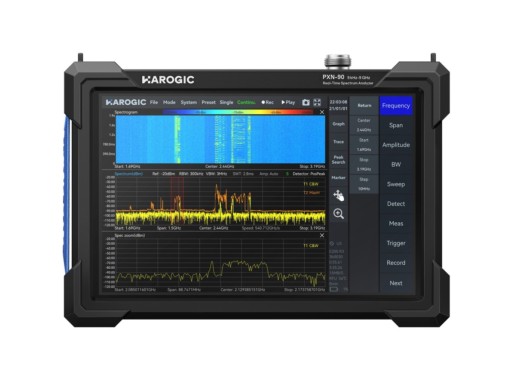

Harogic PXN-90-TG spectrum analyser

Le Harogic PXN-90-TG est un analyseur de spectre portable en temps réel couvrant une plage de 9 kHz à 9 GHz, livré avec un générateur suiveur intégré déjà installé. Il utilise un récepteur superhétérodyne doté d’un préamplificateur pleine bande et de jusqu’à 14 filtres présélecteurs, offrant une bande passante d’analyse en temps réel de 50 MHz (ou 100 MHz en option), une vitesse de balayage pouvant atteindre 1 THz/s, un bruit de phase de -110 dBc/Hz à un décalage de 10 kHz et un DANL de -168 dBm/Hz.

Le générateur suiveur couvre une plage de 1 MHz à 9 GHz avec un niveau de sortie compris entre -20 dBm et 0 dBm par pas de 0,25 dB, et fonctionne en modes de poursuite, de point fixe, de balayage de fréquence et de balayage de puissance.

La série PXN se distingue par sa plateforme ouverte. Elle utilise le système d’exploitation Raspberry Pi OS sur un Raspberry Pi CM5 ; ainsi, en plus du logiciel SAStudio4 fourni, il est possible d’installer ou de développer des applications à l’aide du SDK et de l’API bien documentés. La commande à distance SCPI est prise en charge pour les configurations de test automatisées.

Alors que la plupart des marques proposent cette suite de mesures sous forme d’options payantes, la série PXN l’intègre de série. SAStudio4 prend en charge l’analyse spectrale en temps réel par balayage et sans interruption, le streaming IQ avec DDC, la détection de puissance avec une résolution de 16 ns, la mesure du bruit de phase de 1 Hz à 10 MHz de décalage et l’analyse harmonique jusqu’à la dixième harmonique.

Les informations figurant sur cette page sont temporaires et seront mises à jour.

Présentation des modèles

Options logicielles

Caractéristiques techniques

Accessoires

Le Harogic PXN-90-TG est livré avec les accessoires suivants :

• Lanière
• Adaptateur secteur USB PD (65 W)
• Cordon d'alimentation

Téléchargements

Harogic PXN series user manual

(2.15 MB)

Télécharger
