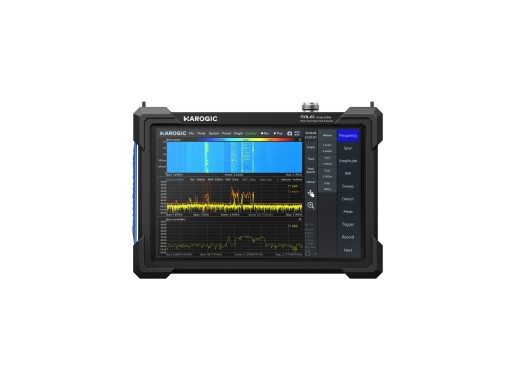

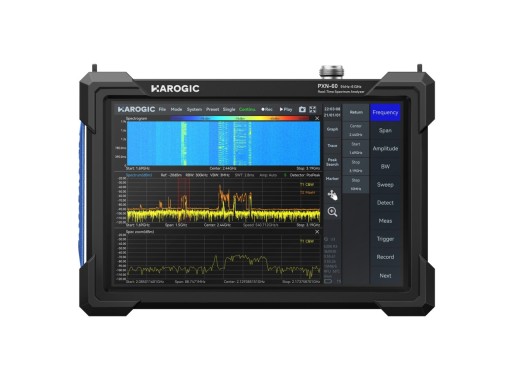

Analyseur de spectre Harogic PXN-60
Ce produit bénéficie actuellement d'une réduction temporaire ! Offre valable jusqu'au 31 octobre.
Détails
Le Harogic PXN-60 est un analyseur de spectre portable en temps réel couvrant une plage de 9 kHz à 6 GHz. Il utilise un récepteur superhétérodyne équipé d’un préamplificateur pleine bande et de jusqu’à 14 filtres présélecteurs, offrant une bande passante d’analyse en temps réel de 50 MHz (ou 100 MHz en option), une vitesse de balayage pouvant atteindre 1 THz/s, un bruit de phase de -110 dBc/Hz à un décalage de 10 kHz et un DANL de -168 dBm/Hz.
La série PXN se distingue par sa plateforme ouverte. Elle fonctionne sous le système d’exploitation Raspberry Pi sur un Raspberry Pi CM5 ; ainsi, en plus du logiciel SAStudio4 fourni, il est possible d’installer ou de développer des applications à l’aide du SDK et de l’API bien documentés. La commande à distance SCPI est prise en charge pour les configurations de test automatisées.
Alors que la plupart des marques proposent cette suite de mesures sous forme d’options payantes, la série PXN l’intègre de série. SAStudio4 prend en charge l’analyse spectrale en temps réel avec balayage et sans interruption, la transmission de données IQ avec DDC, la détection de puissance avec une résolution de 16 ns, la mesure du bruit de phase de 1 Hz à 10 MHz de décalage et l’analyse harmonique jusqu’à la dixième harmonique.
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Présentation des modèles
| Modèle | Bande passante | Générateur suiveur | Référence OCXO | Prix |
|---|---|---|---|---|
| PXN-45 | 9 kHz - 4,5 GHz | Non |
Non |
|
| PXN-45-TG | 9 kHz - 4,5 GHz | Oui |
Non |
|
| PXN-45-TG-OCXO | 9 kHz - 4,5 GHz | Oui |
Oui |
|
| PXN-60 | 9 kHz - 6 GHz | Non |
Non |
|
| PXN-60-TG | 9 kHz - 6 GHz | Oui |
Non |
|
| PXN-60-TG-OCXO | 9 kHz - 6 GHz | Oui |
Oui |
|
| PXN-90 | 9 kHz - 9 GHz | Non |
Non |
|
| PXN-90-TG | 9 kHz - 9 GHz | Oui |
Non |
|
| PXN-90-TG-OCXO | 9 kHz - 9 GHz | Oui |
Oui |
Options logicielles
| Spectrogramme, streaming IQ | Standard |
| Démodulation AM/FM | Standard |
| Mesures avancées (puissance de voie, OBW, ACPR, IM3, SEM, etc.) | Standard |
| Mesures du bruit de phase | Standard |
| Harmoniques | Standard |
| Enregistrement et lecture de données, tableau des crêtes | Standard |
| SCPI, commande à distance, API, SDK | Standard |
| Bande passante en temps réel | 50 MHz / extension à 100 MHz |
| Démodulation numérique (CW, ASK, 2FSK, 4FSK, BPSK, QPSK, 8PSK, 16QAM, 64QAM, etc.) | Option |
| Mesure des signaux d'impulsion | Option |
| IME (à venir) | Option |
Caractéristiques techniques
| RBW | 0,1 Hz - 10 MHz |
| DANL | -168 dBm/Hz (typ. à 1 GHz) |
| Précision d'amplitude | ±1,0 dB |
| Bruit de phase | -110 dBc/Hz à un décalage de 10 kHz (1 GHz) |
| Générateur suiveur | Non |
| Interfaces | USB 3.0/2.0 Type-C, USB Type-A, LAN (RJ45 1 Gbps), Micro HDMI, GNSS |
| Écran | Écran multitouch de 10,1 pouces (1 280 x 800) |
| Autonomie | 2,5 heures (en conditions normales), prise en charge d’une batterie externe |
| Dimensions | 260 x 185 x 46 mm |
| Poids | 1,5 kg |
Accessoires
Le Harogic PXN-60 est livré avec :
- Lanière
- Adaptateur secteur USB PD (65 W)
- Cordon d'alimentation
Avantages et inconvénients
- Exécutez et développez vos propres applications sur sa plateforme Linux ouverte
- Bande passante en temps réel de 50 MHz pour une acquisition à large bande sans interruption
- OCXO, générateur suiveur, bande passante de 100 MHz ; les modes sont vendus séparément
