Analyseur de spectre Harogic PXN-45
Détails

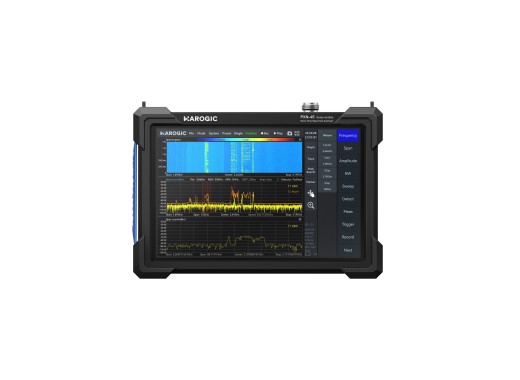

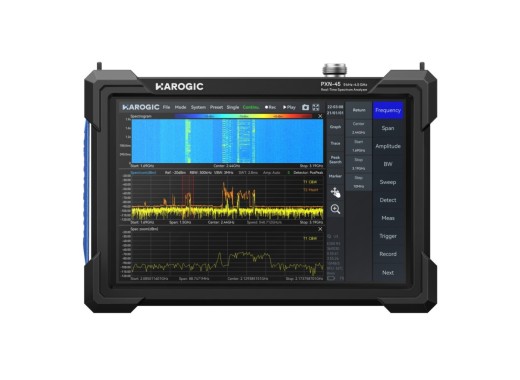

Le Harogic PXN-45 est un analyseur de spectre portable en temps réel couvrant une plage de fréquences allant de 9 kHz à 4,5 GHz. Il utilise un récepteur superhétérodyne équipé d'un préamplificateur à bande complète et pouvant comporter jusqu'à 14 filtres présélecteurs, offrant une bande passante d'analyse en temps réel de 50 MHz (ou, en option, de 100 MHz), une vitesse de balayage pouvant atteindre 1 THz/s, un bruit de phase de -110 dBc/Hz à un décalage de 10 kHz et un DANL de -168 dBm/Hz.
La série PXN se distingue par sa plateforme ouverte. Il fonctionne sous Raspberry Pi OS sur un Raspberry Pi CM5 ; ainsi, en plus du logiciel SAStudio4 fourni, il est possible d'installer ou de développer des applications à l'aide du SDK et de l'API, qui sont très bien documentés. La commande à distance SCPI est prise en charge pour la configuration automatisée des tests.
Alors que la plupart des marques proposent la suite d'outils de mesure sous forme d'options payantes, la série PXN l'intègre de série. SAStudio4 prend en charge l'analyse spectrale en temps réel avec balayage et sans intervalle, la transmission de données IQ via DDC, la détection de puissance avec une résolution de 16 ns, la mesure du bruit de phase pour des décalages compris entre 1 Hz et 10 MHz, ainsi que l'analyse des harmoniques jusqu'à la dixième harmonique.
Une autre option peut être installée en usine : Fréquence de démarrage de 0 Hz (modèle PXN-45 uniquement). N'hésitez pas à nous contacter si cela vous intéresse.
Aperçu du modèle
| Modèle | Bande passante | Générateur suiveur | Référence OCXO | Prix |
|---|---|---|---|---|
| PXN-45 | 9 kHz - 4,5 GHz | Non |
Non |
|
| PXN-45-TG | 9 kHz - 4,5 GHz | Oui |
Non |
|
| PXN-45-TG-OCXO | 9 kHz - 4,5 GHz | Oui |
Oui |
|
| PXN-60 | 9 kHz - 6 GHz | Non |
Non |
|
| PXN-60-TG | 9 kHz - 6 GHz | Oui |
Non |
|
| PXN-60-TG-OCXO | 9 kHz - 6 GHz | Oui |
Oui |
|
| PXN-90 | 9 kHz - 9 GHz | Non |
Non |
|
| PXN-90-TG | 9 kHz - 9 GHz | Oui |
Non |
|
| PXN-90-TG-OCXO | 9 kHz - 9 GHz | Oui |
Oui |
Option matérielle
| Fréquence de démarrage de 0 Hz (PXN-45 uniquement) | Nous contacter (À commander avec l'appareil) |
Options logicielles
| Spectrogramme, flux IQ | Standard |
| Démodulation AM/FM | Standard |
| Mesures avancées (puissance de la voie, OBW, ACPR, IM3, SEM, etc.) | Standard |
| Mesures du bruit de phase | Standard |
| Harmoniques | Standard |
| Enregistrement des données, lecture, tableau des crêtes | Norme |
| SCPI, commande à distance, API, SDK | Standard |
| Bande passante en temps réel | 50 MHz / Extension à 100 MHz |
| Démodulation numérique (CW, ASK, 2FSK, 4FSK, BPSK, QPSK, 8PSK, 16QAM, 64QAM, etc.) | Option |
| Mesure des signaux impulsionnels | Option |
| IME (à venir) | Option |
Caractéristiques techniques
| RBW | 0,1 Hz - 10 MHz |
| DANL | -168 dBm/Hz (typ. à 1 GHz) |
| Précision d'amplitude | ±1,0 dB |
| Bruit de phase | -110 dBc/Hz à un décalage de 10 kHz (1 GHz) |
| Générateur suiveur | Non |
| Interfaces | USB 3.0/2.0 Type-C, USB Type-A, LAN (RJ45 1 Gbit/s), Micro HDMI, GNSS |
| Écran | 10,1 pouces, multitouch (1 280 x 800) |
| Autonomie de la batterie | 2,5 heures (en conditions normales), prise en charge d’une batterie externe |
| Dimensions | 260 x 185 x 46 mm |
| Poids | 1,5 kg |
Accessoires
Le Harogic PXN-45 est livré avec :
- Lanière
- Adaptateur secteur USB PD (65 W)
- Cordon d'alimentation
Avantages et inconvénients
- Exécutez et développez vos propres applications sur sa plateforme Linux ouverte
- Bande passante en temps réel de 50 MHz pour une acquisition à large bande sans interruption
- OCXO, générateur suiveur, bande passante de 100 MHz ; les modes sont vendus séparément
