Alimentation électrique CC GW Instek PHU 1500-10
Détails

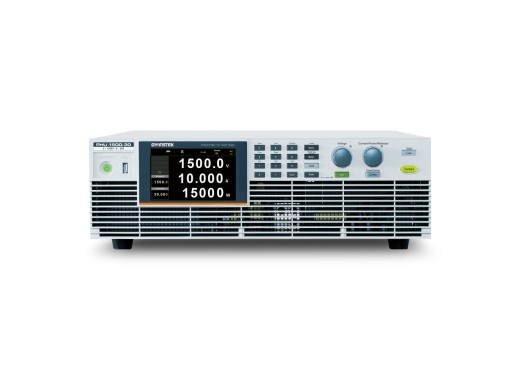

Remarque : Les images représentent le modèle PHU 1500-30, mais les modèles sont visuellement comparables.
La GW Instek PHU 1500-10 est une alimentation électrique en courant continu programmable à une voie. Cette alimentation électrique a une puissance de sortie élevée allant jusqu'à 5 000 W avec une plage de tension de 0-1 500 V et une plage de courant de 0-10 A. Cette large plage de sortie permet à cet appareil de convenir à un grand nombre d'applications de test. En outre, la connexion parallèle adaptative permet de connecter jusqu'à 10 unités en parallèle avec une configuration maître/esclave, en combinant leur capacité de puissance, y compris des modèles différents.
La série PHU possède de nombreuses caractéristiques avancées, telles que le temps de montée réglable et un serveur web avancé permettant de contrôler l'appareil directement via le navigateur web, ce qui améliore l'efficacité opérationnelle. Le tout dans une taille de rack de 3U. Enfin, l'alimentation électrique est équipée d'un écran LCD TFT de 5 pouces.
Vous trouverez des options supplémentaires ici. Veuillez nous contacter si vous avez besoin de plus d'informations ou d'une option/interface spécifique installée pour obtenir un devis.
Aperçu du modèle
| Modèle | Puissance totale | Gamme de tension | Gamme de courant | Ondulation (valeur efficace) | Prix |
| PHU 80-170 | 5 000 W | 0 - 80 V | 0 - 170 A | 16 mV / 170 mA | |
| PHU 200-70 | 5 000 W | 0 - 200 V | 0 - 70 A | 40 mV / 50 mA | |
| PHU 500-30 | 5 000 W | 0 - 500 V | 0 - 30 A | 70 mV / 16 mA | |
| PHU 750-20 | 5 000 W | 0 - 750 V | 0 - 20 A | 200 mV / 16 mA | |
| PHU 1000-15 | 5 000 W | 0 - 1 000 V | 0 - 15 A | 350 mV / 8 mA | |
| PHU 1500-10 | 5 000 W | 0 - 1 500 V | 0 - 10 A | 400 mV / 8 mA | |
| PHU 80-340 | 10 000 W | 0 - 80 V | 0 - 340 A | 16 mV / 340 mA | |
| PHU 200-140 | 10 000 W | 0 - 200 V | 0 - 140 A | 40 mV / 100 mA | |
| PHU 500-60 | 10 000 W | 0 - 500 V | 0 - 60 A | 70 mV / 32 mA | |
| PHU 750-40 | 10 000 W | 0 - 750 V | 0 - 40 A | 200 mV / 32 mA | |
| PHU 1000-30 | 10 000 W | 0 - 1 000 V | 0 - 30 A | 350 mV / 22 mA | |
| PHU 1500-20 | 10 000 W | 0 - 1 500 V | 0 - 20 A | 400 mV / 22 mA | |
| PHU 80-510 | 15 000 W | 0 - 80 V | 0 - 510 A | 16 mV / 510 mA | |
| PHU 200-210 | 15 000 W | 0 - 200 V | 0 - 210 A | 40 mV / 150 mA | |
| PHU 500-90 | 15 000 W | 0 - 500 V | 0 - 90 A | 70 mV / 48 mA | |
| PHU 750-60 | 15 000 W | 0 - 750 V | 0 - 60 A | 200 mV / 48 mA | |
| PHU 1000-45 | 15 000 W | 0 - 1 000 V | 0 - 45 A | 350 mV / 26 mA | |
| PHU 1500-30 | 15 000 W | 0 - 1 500 V | 0 - 30 A | 400 mV / 26 mA |
Spécifications
| Sorties | 1 |
| Résolution | 10 mV / 0,1 mA |
| Protection | OVP, OCP, OHP, UVL, défaillance CA, défaillance ventilateur |
| Interfaces | USB, LAN |
| Écran | LCD TFT 5 pouces (800 x 480) |
| Dimensions | 442 x 130 x 675 mm |
| Poids | 21 kg |
Modules complémentaires optionnels :
- Interface GPIB
- Carte d'interface RS-232 & RS-485 (RJ45)
- Carte d'interface numérique isolée
- Carte d'interface CANbus
- Carte d'interface DeviceNet
- Carte d'extension Anybus
Pour plus d'informations sur les prix, la compatibilité, ou si vous avez besoin d'aide pour choisir la bonne configuration, veuillez nous contacter.
Accessoires
- Cordon d'alimentation
- Couvercle du terminal d'entrée CA
- Couvercle du terminal de sortie CC
- Connecteur de détection
- Couvercle du connecteur de détection
- Connecteur de contrôle E/S numérique
- Connecteur fictif de contrôle parallèle
- x2 Vis de la borne de sortie CC
- x2 Poignées
Avantages et inconvénients
- Puissance de sortie élevée
- Large gamme de puissance
Téléchargements
| PHU series datasheet |  (315.71 KB) | Télécharger |
| PHU series user manual | (7.18 MB) | Télécharger |
