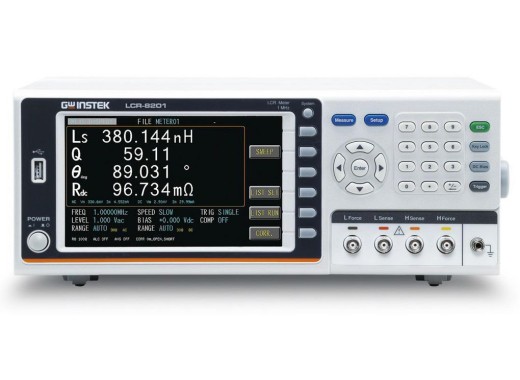

Appareil de mesure LCR GW Instek LCR-8201
Détails
Le LCR-8201 de GW Instek fait partie de la série des appareils de mesure LCR LCR-8200, offrant une large gamme d'applications. L’appareil de mesure a une précision de base de 0,08 % et la fréquence de test peut être réglée CC et 10 Hz à 1 MHz sur ce modèle. Le LCR-8201 peut mesurer un total de 17 paramètres différents, avec la possibilité de mesurer 4 paramètres simultanément. En outre, les résultats des mesures peuvent être affichés sous forme numérique ou graphique.
Aperçu du modèle
La bande passante est la seule différence entre les appareils de mesure LCR de la série 8200(A).
| Modèle | Fréquence de test | Prix |
|---|---|---|
| LCR-8201 | CC, 10 Hz ~ 1 MHz | |
| LCR-8205A | CC, 10 Hz ~ 5 MHz | |
| LCR-8210A | CC, 10 Hz ~ 10 MHz | |
| LCR-8220A | CC, 10 Hz ~ 20 MHz | |
| LCR-8230A | CC, 10 Hz ~ 30 MHz | |
| LCR-8250A | CC, 10 Hz ~ 50 MHz |
Spécifications
| Précision de mesure | 0,08 % |
| Vitesse de test | Jusqu’à 400 fois par seconde |
| Paramètres de mesure | Impédance (Z), Inductance (Ls / Lp), Capacité (Cs / Cp), Résistance équivalente (Rs / Rp), Facteur de qualité (Q), Facteur de dissipation (D), Admittance (Y), Conductance (G), Réactance (X), Angle de phase ( θd / θr), Susceptance (B), Résistance CC (Rdc), Résistance (R) |
| Interfaces | USB, GPIB, LAN, RS-232, Handler, Hôte USB, Entrée de déclenchement |
| Écran | 7" LCD (800 x 480) |
| Dimensions | 346 x 145 x 335 mm |
| Poids | 3,3 kg |
Accessoires
Le LCR-8201 est livré avec :
- Cordon de test avec pince Kelvin (type 4 fils) (LCR-06B)
- Cordon d'alimentation CA
- Déclaration d'étalonnage traçable
Avantages et inconvénients
- Fréquence de test étendue
Téléchargements
| LCR-8200 series - Datasheet |  (1.58 MB) | Télécharger |
| LCR-8200 series - User manual | (6.99 MB) | Télécharger |
| DTC sample | (126.04 KB) | Télécharger |
