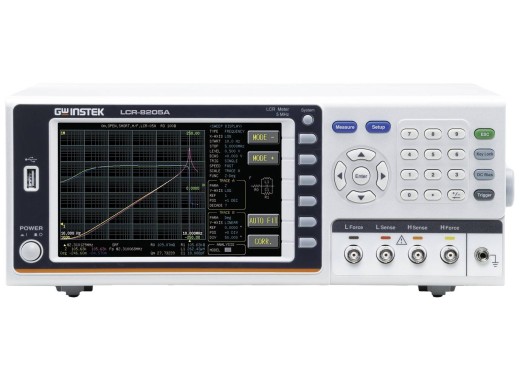

GW Instek LCR-8205A
Détails
Le LCR-8205A de GW Instek est un appareil de mesure LCR de haute fréquence avec une fréquence de test allant jusqu'à 5 MHz et une grande précision de 0,08 %. L'appareil peut mesurer un total de 17 paramètres différents, avec la possibilité de mesurer 4 paramètres simultanément. En outre, les résultats des mesures peuvent être affichés sous forme numérique ou graphique. La série LCR 8200A de GW Instek permet l'analyse du modèle de circuit équivalent, qui simplifie le comportement complexe d'un composant ou d'un système en le représentant à l'aide d'un ensemble d'éléments de circuit.
Aperçu du modèle
La bande passante est la seule différence entre les appareils de mesure LCR de la série 8200(A).
| Modèle | Fréquence des tests | Prix |
|---|---|---|
| LCR-8201 | CC, 10 Hz ~ 1 MHz | |
| LCR-8205A | CC, 10 Hz ~ 5 MHz | |
| LCR-8210A | CC, 10 Hz ~ 10 MHz | |
| LCR-8220A | CC, 10 Hz ~ 20 MHz | |
| LCR-8230A | CC, 10 Hz ~ 30 MHz | |
| LCR-8250A | CC, 10 Hz ~ 50 MHz |
Spécifications
| Précision de mesure | 0,08 % |
| Vitesse de test | Jusqu’à 400 fois par seconde |
| Paramètres de mesure | Impédance (Z), Inductance (Ls / Lp), Capacité (Cs / Cp), Résistance CA (Rs / Rp), Facteur de qualité (Q), Facteur de dissipation (D), Admittance (Y), Conductance (G), Réactance (X), Angle de phase ( θd / θr), Susceptance (B), Résistance CC (Rdc), Résistance (R) | Interfaces | USB, GPIB, LAN, RS-232, Handler, Hôte USB, Entrée de déclenchement |
| Écran | Écran couleur LCD de 7 pouces (800 x 480 pixels) |
| Dimensions | 364 x 145 x 335 mm |
| Poids | 3,3 kg |
Accessoires
La LCR-8205A est livrée par défaut avec les éléments suivants :
- Câble d'alimentation
- Dispositif de test (pince Kelvin)
- Déclaration d'étalonnage traçable
Téléchargements
| 8200A series user manual |  (4.54 MB) | Télécharger |
| 8200A series datasheet | (653.59 KB) | Télécharger |
| DTC sample | (126.04 KB) | Télécharger |
