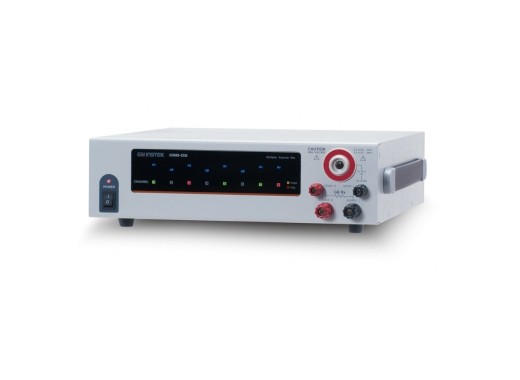

Boîtier de scanner multiplex GW Instek GSB-02

Le scanner multiplex GW Instek GSB-02 est une option dédiée aux testeurs Hi-Pot de la série GPT-9800/9900A. Le scanner étend la sortie jusqu'à 8 voies et peut fonctionner en tandem avec jusqu'à 4 scanners au total, étendant ainsi la capacité de votre testeur Hi-Pot jusqu'à 32 voies. La voie de sortie sera étendue à 6 voies haute tension et 2 voies de liaison à la terre. Ceci est idéal pour les tests de conformité complets des équipements électriques comportant de multiples points de test. Le GSB-02 est capable d'effectuer des tests de tension de tenue CA/CC (ACW/DCW), de résistance d'isolation (IR) et de liaison à la terre (GB). De plus, le boîtier du scanner présente une tension de tenue élevée de 5 kVac/6 kVdc, une tension d'isolation de 1 kVdc et un courant de liaison à la terre de 40 Aac.

Le GSB-01 est une version de ce boîtier de scanner, mais sans la fonctionnalité de voie de liaison à la terre, et avec 8 voies haute tension à la place.

Caractéristiques techniques

Accessoires

Le GSB-02 est livré avec :

• x1 Cordon d'alimentation
• x1 Câble haute tension GHT-108
• x1 Câble de liaison à la terre GHT-109
• x1 Câble de communication GTL-235
• x6 Cordons de mesure GHT-116R
• x1 Cordon de mesure GHT-116B
• x2 Cordons de mesure GTL-116R
• x1 Cordon de mesure GTL-116B
• Déclaration d'étalonnage traçable

Téléchargements

GSB-01/2 scannerbox datasheet	(3.14 MB)	Télécharger
GSB-02 user manual	(3.17 MB)	Télécharger
DTC sample	(126.04 KB)	Télécharger
