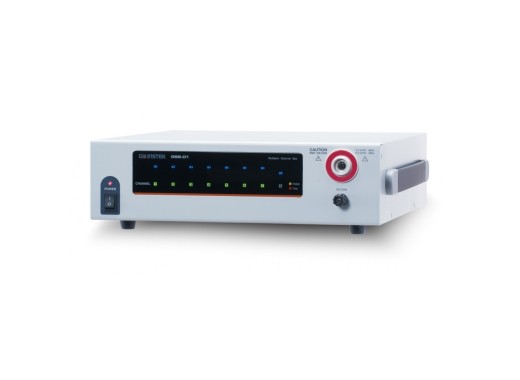

Boîtier de scanner multiplex GW Instek GSB-01
Détails
La scanner multiplex GW Instek GSB-01 est une option dédiée aux testeurs Hi-Pot de la série GPT-9800/9900A. Le scanner étend la sortie à 8 voies et peut être utilisé avec jusqu'à 4 scanners, étendant ainsi la capacité de votre testeur Hi-Pot à 32 voies. La voie de sortie sera étendue à 8 voies haute tension mais ne fournit pas de voies de liaison à la terre. Ce système est idéal pour améliorer l'efficacité des tests d'isolation des équipements électriques comportant plusieurs points de test. Le GSB-01 peut effectuer des tests de résistance à la tension CA/CC (ACW/DCW) et de résistance d'isolation (IR). En outre, le boîtier du scanner résiste à une tension élevée de 5 kVac/6 kVdc et à une tension de résistance d'isolation de 1 kVdc.
Pour la fonctionnalité du canal de liaison à la terre, voir le GW Instek GBS-02.
Caractéristiques techniques
| Tension nominale | 5 kVac / 6 kVdc |
| Voies haute tension | 8 voies |
| Nombre maximum de scanners | 4 (jusqu'à 32 voies) |
| Interfaces | RS-232C |
| Source d'alimentation | CA 100-240 V ± 10 %, 50/60 Hz |
| Dimensions | 330 x 101 x 400 mm |
| Poids | 5,5 kg |
Accessoires
Le GSB-01 est livré avec :
- x1 Cordon d'alimentation
- x1 Câble haute tension GHT-108
- x1 Câble de communication GTL-235
- x8 Cordons de mesure GHT-116R
- x1 Câble de mesure GHT-116B
- Déclaration d'étalonnage traçable
Téléchargements
| GSB-01/2 scannerbox datasheet |  (3.14 MB) | Télécharger |
| GSB-01 user manual | (2.64 MB) | Télécharger |
| DTC sample | (126.04 KB) | Télécharger |
