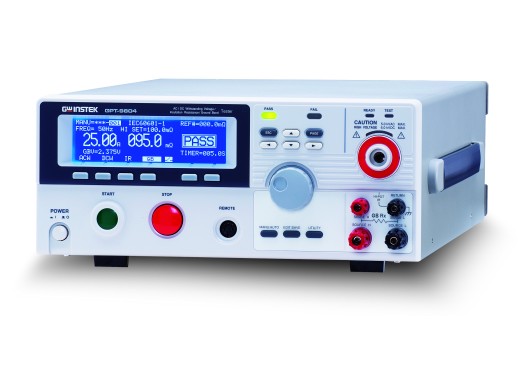

Les dispositifs GPT-9804 de marque GW Instek sont des testeurs de rigidité diélectrique de haute qualité, proposés à un prix attractif. De nombreuses fonctions et une tension de test maximale de 5 kV font de ces testeurs un choix judicieux. Ces dispositifs sont équipés de diverses fonctions de test : résistance CA/CC, résistance d'isolement, continuité de mise à la terre et détection d'arc.
Les testeurs sont conçus pour permettre une grande facilité d'utilisation. L'écran LCD haute résolution indique clairement les réglages choisis et si l'objet du test est conforme aux exigences paramétrées. Les dispositifs sont conformes aux exigences de test IEC, EN, UL, CSA et CE notamment.
Les dispositifs GPT-9800 peuvent être connectés à un ordinateur par le biais d'une connexion USB, RS-232C et, en option, GPIB, afin de permettre la commande à distance et l'enregistrement des données.
En présence de tensions élevées, par exemple 5 kV, il est important de veiller à ce qu'aucun problème de sécurité ne se produise. Les testeurs sont conçus afin de minimiser ce type de risque. Lorsque le test est terminé ou en cas de situation dangereuse, ils désactivent la tension de sortie en l'espace de 150 µs. La tension à laquelle est soumis le DUT (dispositif testé) est quant à elle déchargée en l'espace de 200 ms.
Les testeurs permettent d'enregistrer 100 paramètres standard. 16 d'entre eux peuvent être activés automatiquement par simple pression sur le bouton.
Rigidité diélectrique (résistance CC/CA)
Objectif : Éviter que les utilisateurs d'un produit ne s'électrocutent, par exemple à cause d'une défaillance de l'isolation électrique.
Méthode : Pendant l'utilisation du produit en mode haute tension, mesurer la quantité de courant fuitant entre la partie haute tension et la partie basse tension « sûre » permet de déterminer si des situations dangereuses pourraient se produire.
Test d'isolation
Objectif : Test de la qualité de l'isolation
Méthode :Comme pour les tests de rigidité diélectrique, il s'agit de mesurer la quantité de courant fuitant de la partie haute tension vers la partie basse tension du circuit.
Continuité de mise à la terre
Objectif : Vérifier si les portions conductrices d'un circuit et leur point de mise à la terre sont correctement connectés.
Méthode : Vérifier s'il existe une liaison électrique entre les métaux conducteurs et la masse de l'alimentation. La qualité de la liaison électrique est dans ce cas vérifiée.
Détection d'arc
Objectif : Mettre en évidence des problèmes potentiels tels que des vis desserrées ou une mauvaise isolation.
Méthode : Mesurer la durée du courant de crête provoqué en cas de variation importante de la tension d'alimentation. Ceci est généralement effectué pendant les tests de rigidité diélectrique.
Plage de la tension de sortie | 0,100 kV ~ 5,000 kV |
Résolution de la tension de sortie | 2 V |
Puissance maximale | 200 VA |
Courant maximal | 40 mA (0,5 kV - 5 kV) 10 mA (0,1 kV - 0,5 kV) |
Forme d'onde de la tension de sortie | Sinus, 50/60 Hz (réglable) |
Écran | LCD 240 x 64 à rétroéclairage LED, par matrice de points | Connexions | USB 2.0, RS232-C, (GPIB en option) |
Poids (sans la boîte) | 19 kg |
Dimensions | 452 x 148 x 330 mm (L x l x H) |
Pour plus d'informations, consultez la fiche technique du fabricant. Le manuel d'utilisation est disponible ici.
Tous les testeurs GPT-9800 sont fournis avec :
Une extension GPIB est disponible en option.
