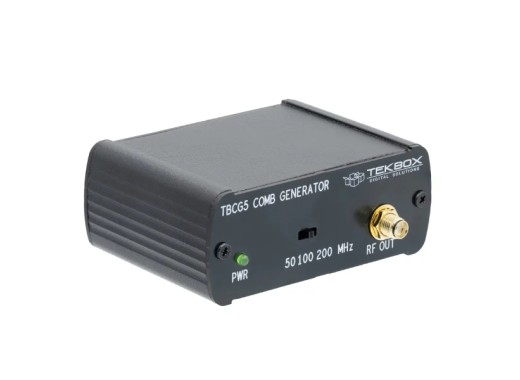

Générateur de peignes Tekbox TBCG5
Détails
Le TBCG5 est un générateur de peigne harmonique doté de 3 fréquences de base commutables : 200 MHz, 100 MHz et 50 MHz. Ce générateur produit un spectre en peigne plat jusqu'à 3 GHz et peut être utilisé jusqu'à 8 GHz, bien que l'amplitude soit alors moins régulière. Le TBCG5 peut être utilisé dans le cadre de tests de pré-conformité CEM et d'essais en laboratoire pour mesurer la résonance des câbles, l'efficacité du blindage, la diaphonie, etc.
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Présentation du modèle
| Modèle | TBCG4 | TBCG5 |
|---|---|---|
| Fréquences de base | 5, 10, 20 MHz | 50, 100, 200 MHz |
| Spectre harmonique en peigne typique | 5 MHz - 1 GHz | 5 MHz - 3 GHz |
| Prix |
Caractéristiques
| Amplitude de sortie moyenne | 50 MHz : -20 dBm 100 MHz : -10 dBm 200 MHz : -5 dBm |
| Planéité du spectre | < 10 dB |
| Sortie | 50 Ω, SMA femelle |
| Alimentation électrique | USB-C |
| Dimensions | 56 x 81 x 33 mm |
| Poids | 95 g |
Accessoires
Le TBCG5 est livré avec :
- un câble USB-C vers USB-A
Téléchargements
| Tekbox TBCG5 user manual |  (1.88 MB) | Télécharger |
