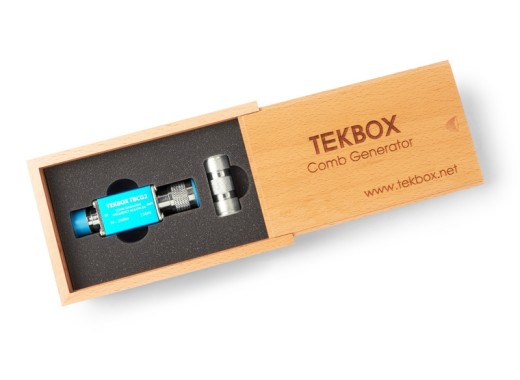

Tekbox TBCG2 générateur combinaison / multiplicateur de fréquence
Détails
Le Tekbox TBCG2 est un générateur combinaison passif/multiplicateur de fréquence, qui convient pour une fréquence d'entrée de 1 MHz à 350 MHz. Le TBCG2 peut multiplier le signal d'entrée par 1 MHz jusqu'à 2,5 GHz.
Un système de diodes de récupération à échelons (Step Recovery Diode - SRD) est utilisé pour générer des signaux à spectre plat. Par exemple, le multiplicateur peut être utilisé comme une simple alternative pour un générateur suiveur, ou pour mesurer le temps de montée d'un oscilloscope.
Spécifications
| Puissance d'entrée | +10 dBm à +20 dBm, max. 25 dBm |
| Fréquence d'entrée | 1 Mhz - 350 MHz |
| Fréquence de sortie | 1 MHz - 2,5 GHz |
| Connexion d'entrée | N-femelle |
| Connexion de sortie | N-mâle |
| Dimensions | 81 x 26 x 26 mm |
| Poids | 96 g |
Accessoires
Le Tekbox TBCG2 est fourni avec :
- Adaptateur coaxial N-femelle à N-mâle
Téléchargements
| Tekbox TBCG2 datasheet |  (1.23 MB) | Télécharger |
