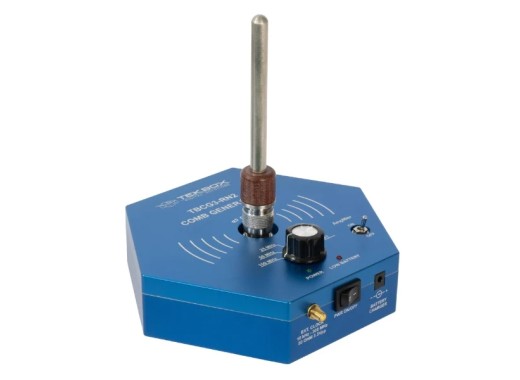

Générateur en peigne TekBox TBCG3-RN2
Détails
Le générateur en peigne TBCG3-RN2 de TekBox est utilisé pour tester les configurations d'émissions rayonnées. Le générateur en peigne peut être utilisé pour valider les performances d'une antenne ou la configuration d'un analyseur de spectre. Le TBCG3-RN2 dispose d'un commutateur rotatif permettant de choisir entre cinq fréquences de peigne fixes et une entrée de fréquence de peigne externe avec une plage de 5 000 Hz à 200 MHz. Un amplificateur RF commutable peut augmenter le signal de sortie de 20 dB. Le générateur en peigne est livré avec deux antennes monopoles, l'une pour les fréquences jusqu'à 300-500 MHz et l'autre pour les fréquences plus élevées. Les batteries peuvent être chargées avec un chargeur externe et ne sont pas fournies avec le TBCG3-RN2.
Spécifications
| Gamme de fréquences caractérisées | 5 MHz - 3 GHz |
| Planéité du spectre en peigne | 8 dB jusqu'à 1,5 GHz ; amplificateur désactivé 12 dB jusqu'à 1,5 GHz ; amplificateur allumé |
| Impédance de sortie | 50 Ω |
| Puissance de sortie | -5 dBm max à 100 MHz Diminution de 6 dBm à chaque fréquence de peigne |
| Fréquences de peigne | 5 MHz, 10 MHz, 25 MHz, 50 MHz, 100 MHz |
| Connectivité | N-femelle (sortie) SMA-femelle (entrée) |
| Alimentation électrique | x6 AA NiMH rechargeables (pas inclus) |
| Diamètre | 180 mm |
| Hauteur | 60 mm |
| Poids | 1,25 kg |
Accessoires
Le TekBox TBCG3-RN2 est livré avec :- x1 chargeur externe
- x1 antenne monopole de 30 cm pour 300-500 MHz
- x1 antenne monopole de 10 cm pour les fréquences plus élevées
Téléchargements
| TBCG3-RN2 manual |  (1.84 MB) | Télécharger |
