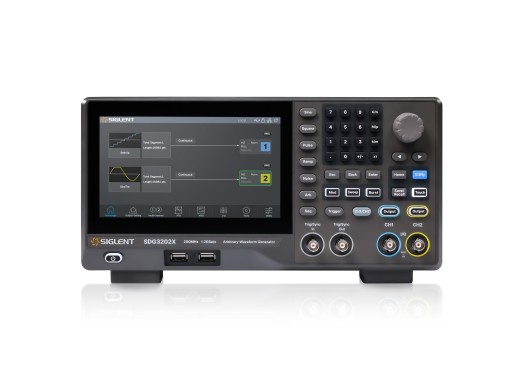

Générateur de fonction Siglent SDG3202X
Détails
Le Siglent SDG3202X est un générateur de fonction à 2 voies faisant partie de la série SDG3000X. Le générateur de fonction dispose d'une bande passante maximale de 200MHz, d'une fréquence d'échantillonnage rapide de 1,2GSa/s et d'une résolution verticale élevée de 16 bits. En outre, l'appareil peut générer des signaux d'une longueur de 20 Mpts et peut être mis à niveau avec 40 Mpts en option.
La série SDG3000X est dotée de fonctions telles que les technologies TrueArb et EasyPulse. La technologie TrueArb vous permet de générer des formes d'ondes arbitraires point par point avec tous les détails du signal, offrant une sortie à faible gigue de 10 MSa/s à 600 MSa/s. La technologie EasyPulse fournit des ondes carrées et des impulsions propres et à faible gigue avec une largeur d'impulsion et un contrôle des fronts finement réglables, offrant une génération de signaux précise pour les applications exigeantes. De plus, ce générateur de fonctions dispose de 196 formes d'ondes arbitraires intégrées et des fonctions intégrées que vous pouvez attendre d'un générateur de fonctions.
Ce générateur de fonctions est équipé d'interfaces USB et LAN, qui permettent le contrôle à partir d'un ordinateur via le serveur web intégré. Enfin, le générateur de fonctions est doté d'un écran LCD tactile de 7 pouces et se présente sous une forme non empilable.
La série SDG3000X peut également être mise à niveau avec diverses options, telles que la modulation IQ. Si vous envisagez l'une de ces options, n'hésitez pas à nous contacter. Pour plus d'informations, cliquez ici.
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Aperçu des modèles
| Modèle | SDG3082X | SDG3162X | SDG3202X |
|---|---|---|---|
| Largeur de bande | 80 MHz | 160 MHz | 200 MHz |
| Prix |
Spécifications
| Voies | 2 |
| Résolution verticale | 16 bits |
| Fréquence d'échantillonnage | 1,2 GSa/s (Interpolation 2X) |
| Résolution en fréquence | 1 μHz |
| Plage d'amplitude | 1 - 20 Vpp |
| Longueur de la forme d'onde | 20 Mpts / ch |
| Modulation | AM, DSB-SC, FM, PM, FSK, ASK, PSK, PWM |
| Fonctions intégrées | Sinus, impulsion, carré, rampe, bruit, CC |
| Impédance de sortie | 50 Ω |
| Écran | Écran tactile LCD 7" (1024x600) |
| Connectivité | USB 2.0 type B, LAN |
| Dimensions de l'appareil | 312,02 × 162,29 × 126,4 mm |
| Poids | 2,73 kg |
Options de l'appareil
| SDG-3000X-IQ | Générateur de fonctions IQ. | |
| SDG-3000X-40MPTS | Mémoire de formes d'onde 40 Mpts. | |
| SPA1010 amplificateur de puissance 10W | Amplificateur de puissance pour les générateurs de fonctions/de formes d'ondes arbitraires SIGLENT. | |
| USB vers GPIB | Cette option permet de commander le générateur de fonction par l'intermédiaire du GPIB. |
Accessoires
Le SDG3202X est livré avec :
- 1x Certificat d'étalonnage
- 1x câble USB
- 1x Câble BNC
- 1x Cordon d'alimentation
