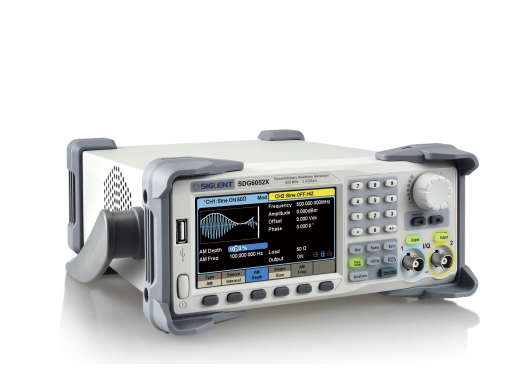

Générateur de fonction SDG6022X de Siglent
Détails
Les SDG6000X de Siglent sont des générateurs de fonction arbitraires de qualité élevée avec 2 canaux, dotés d'une large bande passante et d'une fréquence d'échantillonnage élevée, ainsi que de diverses fonctions qui les distinguent de la concurrence. L'une de ces fonctions est l'énorme résolution verticale de 16 bits.
D'autres caractéristiques qui le distinguent sont les technologies TrueArb et EasyPulse qui résolvent les problèmes inhérents aux générateurs DDS. TrueArb permet la négation de la distorsion et du bruit de fond. EasyPulse permet une grande reproduction des signaux d'impulsion et d'onde bloc, même si les fréquences du signal ne sont pas un multiple entier de la fréquence d'horloge du générateur.
D'autres propriétés, telles que de larges capacités de modulation, complètent l'offre de ce générateur de fonction exceptionnel.
Les générateurs sont équipés de divers connecteurs qui permettent de les contrôler depuis un ordinateur. On peut utiliser un logiciel pour concevoir des signaux d'une longueur allant jusqu'à 20 MPts.
Aperçu du modèle
Les modèles de la série SDG6000X diffèrent principalement par bande passante. Les spécifications les plus importantes sont énumérées côte à côte dans le tableau ci-dessous.
| Modèle | SDG6022X | SDG6032X | SDG6052X |
|---|---|---|---|
| Fréquence maximale (Sinus) | 200 MHz | 350 MHz | 500 MHz |
| Fréquence maximale (Impulsion) | 80 MHz | 150 MHz | 150 MHz |
| Fréquence maximale (Bloc) | 80 MHz | 120 MHz | 120 MHz |
| Fréquence maximale (Rampe) | 5 MHz | 5 MHz | 5 MHz |
| Fréquence maximale (Arb) | 50 MHz | 50 MHz | 50 MHz |
| Prix |
Spécifications
| Résolution verticale | 16 bits |
| Écran | Écran tactile TFT de 4,3", 480 x 272 pixels |
| Fonctions intégrées | y compris sinus, carré, rampe, impulsion, bruit, arbitraire, courant continu Consultez la fiche technique pour une liste plus détaillée. |
| Impédance de sortie | 50 Ω |
| Longueur de la fonction | 20 Mpts |
| Gamme d'amplitude (Double pour les charges à haute impédance) |
1 mVpp - 10 Vpp (50 Ω, < 40 MHz) 1 mVpp - 5 Vpp (50 Ω, 40~120 MHz) 1 mVpp - 2,5 Vpp (50 Ω, 120~160 MHz) 1 mVpp - 1,5 Vpp (50 Ω, 160~350 MHz) 1 mVpp - 0,6 Vpp (50 Ω, > 350 MHz) |
| Canaux | 2 |
| Connectivité | USB 2.0 type B, LAN |
| Poids (sans boîte) | 3,5 kg |
| Dimensions | 260 x 107 x 295 mm (L x H x L) |
Pour une liste plus détaillée des spécifications, veuillez consulter la fiche technique ci-dessous.
Options
| Amplificateur de puissance | Cette option de générateur de fonction est très utile lorsque vous avez besoin d'une plus grande puissance de sortie. | |
| USB à GPIB | Avec cette option, vous pouvez contrôler le générateur de fonction via GPIB. | Option IQ | Cette option permet d'activer la modulation IQ pour votre générateur de fonctions. |
Accessoires
Les générateurs de fonction de la série Siglent SDG6000X sont fournis avec :
- Certificat d'étalonnage
- x2 Câbles USB
- Câble d'alimentation
En option, les appareils peuvent être équipés d'une connexion GPIB.
Téléchargements
| SDG6000X_datasheet |  (2.32 MB) | Télécharger |
| Custom waveforms | (986.36 KB) | Télécharger |
| Siglent SDG6000X series user manual | (2.92 MB) | Télécharger |
