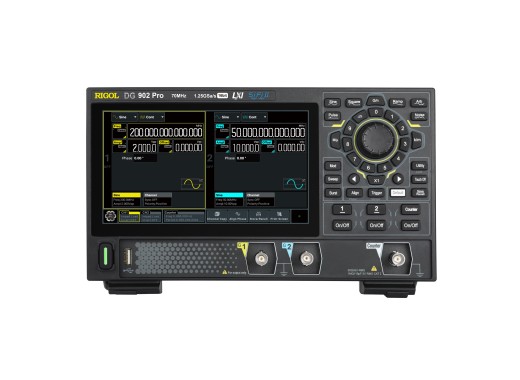

Le Rigol DG902 Pro est un générateur de fonction portable à 2 voies avec une bande passante de 70 MHz. Le générateur de fonction est de taille compacte, ce qui permet de l'utiliser facilement à la maison ou sur le terrain. Le DG902 Pro a un fréquence d'échantillonnage de 1,25 GSa/s, une profondeur de mémoire de forme d'onde de 16 Mpts et le générateur de fonction supporte le contrôle à distance via contrôle web. Enfin, le générateur de fonction est doté d'un écran tactile de 7 pouces d'une résolution de 1 024 x 600 pixels.
Le générateur de fonction peut être alimenté par une batterie externe à l'aide d'une interface USB type-C, ce qui améliore l'expérience utilisateur. Il dispose de plusieurs formes d'ondes intégrées telles que sinus, carré et rampe et de plusieurs modes de sortie tels que continu et balayage. Le multimètre dispose également d'un compteur de fréquence pouvant mesurer jusqu'à 1 GHz et d'un générateur d'harmoniques intégré.
Pour un générateur de fonction similaire avec une bande passante, une fréquence d'échantillonnage et une profondeur de mémoire plus faibles, voir la série DG800 Pro.
Aperçu du modèle
Nous proposons plusieurs oscilloscopes dans la série DG900 Pro, qui se distinguent par leur bande passante.
| Modèle |
DG902 Pro
|
DG912 Pro
|
DG922 Pro
|
| Bande passante |
70 MHz |
100 MHz |
200 MHz |
| Prix |
639
639,00 €
Hors TVA
|
839
839,00 €
Hors TVA
|
1099
1 099,00 €
Hors TVA
|
Comparaison des séries DG800 Pro et DG900 Pro
| Modèle |
Série Rigol DG800 Pro |
Série Rigol DG900 Pro |
|---|
| Bande passante |
25 / 25 / 50 MHz |
70 / 100 / 200 MHz |
| Voies |
1 ou 2 |
2 |
| Profondeur de mémoire |
2 Mpts (voie simple) |
16 Mpts (voie simple) |
| Fréquence d'échantillonnage |
625 MSa/s |
1,25 GSa/s |
Spécifications
| Voies | 2 |
| Résolution verticale | 16 bits |
| Fréquence d'échantillonnage | 1,25 GSa/s |
| Résolution de la fréquence | 1 μHz |
| Gamme d'amplitude | 1 mVpp - 10 Vpp; ≤ 50 MHz
1 mVpp - 5 Vpp; ≤ 100 MHz
1 mVpp - 2 Vpp; ≤ 200 MHz |
| Longueur de la forme d'onde | 16 Mpts |
| Modulation | AM, FM, PM, FSK, ASK, PSK, PWM et SUM |
| Fonctions intégrées | Sinus, carré, impulsion, rampe, bruit, harmonique, arb |
| Impédance de sortie | 50 Ω |
| Interfaces | Hôte/dispositif USB, LAN, contrôle web |
| Écran | Écran tactile de 7" (1 024 x 600) | |
| Dimensions | 266 x 165 x 80 mm |
| Poids | 1,78 kg |
Options
Les options suivantes vous permettent d'ajouter des fonctionnalités supplémentaires.
| DG900Pro-3RL |
Mise à niveau de la profondeur de mémoire jusqu'à 32 Mpts pour la série DG900 Pro. |
|
Accessoires
Le générateur de fonction Rigol DG902 Pro est livré avec :
- x1 adaptateur secteur
- x1 câble USB
- x1 câble BMC mâle à BNC mâle (100 cm)
