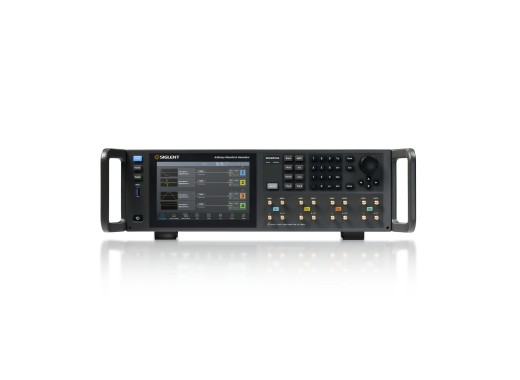

Générateur de fonction Siglent SDG8004A
Détails
Le SDG8004A est un générateur de forme d'onde arbitraire à 4 voies Siglent. Il convient à toutes les tâches de génération de signaux dans les laboratoires de recherche, d'enseignement et de test des communications. Avec une fréquence de sortie maximale de 5 GHz, une fréquence d'échantillonnage de 10GSa/s et une résolution verticale de 16 bits, ce générateur produit des signaux propres avec une gigue très faible. Les technologies TrueArb et EasyPulse fournissent des formes d'ondes arbitraires et des signaux d'impulsion propres, tandis que la modulation de signaux intégrée, la génération de protocoles, l'analyse harmonique, la génération de signaux vectoriels (VSG) et la génération de bruit analogique ou numérique étendent la gamme des tâches de test prises en charge. En outre, quatre voies de sortie sélectionnables (DC-HBW, DC-AMP, AC-DIR et AC-AMP) et une bande passante de modulation allant jusqu'à 2 GHz permettent à l'utilisateur de choisir le bon équilibre entre bande passante, amplitude et bruit de fond pour chaque mesure.
Les quatre voies sont totalement indépendantes et comportent chacune deux sorties de marquage. Le générateur produit également des signaux de code série à grande vitesse, jusqu'à 1,25 Gbps, ainsi que des formes d'ondes multipulse, multitone et chirp. Un écran tactile de 7 pouces, un disque dur de 250 Go intégré et une interface WebServer pour le contrôle à distance sont inclus en standard. Les licences logicielles optionnelles ajoutent des ondes de séquence à plusieurs niveaux, une mémoire étendue jusqu'à 4 Gpts par voie, des voies de sortie amplifiées CA et CC, et la génération de signaux vectoriels IQ complets via SigIQPro. Pour discuter de la bonne combinaison d'options pour votre application, veuillez nous contacter.
Aperçu du modèle
| SDG8002A | SDG8004A | |
|---|---|---|
| Voies | 2 | 4 |
| Sorties de marqueurs | 4 (2 par voie) | 8 (2 par voie) |
| 50 Ω connecteurs inclus | 4 | 8 |
| Prix |
Spécifications
| Bande passante | CC - 5 GHz |
| Résolution verticale | 16 bit |
| Fréquence d'échantillonnage | 12 GSa/s |
| Résolution en fréquence | 1 µHz |
| Plage d'amplitude | 25 mVpp - 3 Vpp (en fonction du mode) |
| Longueur d'onde | 2 Gpts par voie |
| Modulation | AM, FM, PM, FSK, ASK, PSK, PWM |
| Fonctions intégrées | Sinusoïdale, carrée, impulsion, rampe, bruit, arbitraire, multi-impulsionnelle, multi-tonale, chirp |
| Impédance de sortie | 50 Ω |
| Interfaces | Hôte/dispositif USB, LAN |
| Écran | Tactile 7" (1 280 x 800) |
| Dimensions | 426 x 132,5 x 468 mm |
| Poids | 12,2 kg |
Accessoires
Le Siglent SDG8004A est livré avec :
- x2 Câbles SMA
- x8 Terminateurs 50 Ohm
- x1 Souris sans fil
- x1 Câble USB
- x1 Cordon d'alimentation
Avantages et inconvénients
- 4 voies indépendantes
- Fréquence d'échantillonnage de 10 GSa/s (12 GSa/s en option), résolution de 16 bits
- Bande passante de modulation IQ de 2 GHz
- Les fonctions avancées (IQ, HSS, séquence multiniveau, CA/CC AMP) sont vendues séparément
Téléchargements
| Siglent SDG8000A user manual |  (6.73 MB) | Télécharger |
| Siglent SDG8000A datasheet | (1.97 MB) | Télécharger |
