Générateur de fonction Siglent SDG8002A
Détails

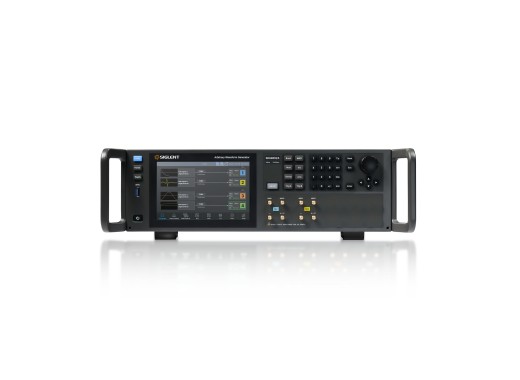

Remarque : certaines images montrent le modèle SDG8004A. Le SDG8002A est visuellement comparable.
Le SDG8002A est un générateur de forme d'onde arbitraire 2 voies haut de gamme de Siglent, qui convient à toutes les tâches de génération de signaux dans les laboratoires de recherche, d'enseignement et de test des communications. Les technologies TrueArb et EasyPulse fournissent des formes d'ondes arbitraires et des signaux d'impulsion propres, tandis que la modulation de signaux intégrée, la génération de protocoles, l'analyse harmonique, la génération de signaux vectoriels (VSG) et la génération de bruit analogique ou numérique étendent la gamme des tâches de test prises en charge. En outre, quatre voies de sortie sélectionnables (CC-HBW, DC-AMP, AC-DIR et AC-AMP) et une largeur de bande de modulation allant jusqu'à 2 GHz permettent à l'utilisateur de choisir le bon équilibre entre largeur de bande, amplitude et bruit de fond pour chaque mesure.
Chaque voie comporte deux sorties de marqueur indépendantes, et le générateur produit également des signaux de code série à grande vitesse jusqu'à 1,25 Gbps, ainsi que des formes d'ondes multipulse, multiton et chirp. Un écran tactile de 7 pouces, un disque SSD intégré de 250 Go et une interface WebServer pour le contrôle à distance sont inclus en standard. Les licences logicielles optionnelles ajoutent des ondes de séquence multiniveaux, une mémoire étendue jusqu'à 4 Gpts par voie, des voies de sortie amplifiées AC et CC, et la génération de signaux vectoriels IQ complets via SigIQPro. Pour discuter de la bonne combinaison d'options pour votre application, veuillez nous contacter.
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Aperçu du modèle
| SDG8002A | SDG8004A | |
|---|---|---|
| Voies | 2 | 4 |
| Sorties de marqueur | 4 (2 par voie) | 8 (2 par voie) |
| Prix |
Spécifications
| Largeur de bande | CC - 5 GHz |
| Résolution verticale | 16 bits |
| Fréquence d'échantillonnage | 10 GSa/s (interpolation), en option 12 GSa/s (interpolation) |
| Résolution en fréquence | 1 µHz |
| Plage d'amplitude | 25 mVpp - 3 Vpp (en fonction du mode) |
| Longueur de la forme d'onde | 2 Gpts par voie |
| Modulation | AM, DSB-SC, FM, PM, FSK, ASK, PSK, PWM |
| Fonctions intégrées | Sinus, carré, impulsion, rampe, bruit, Arb, multipulse, multitone, chirp |
| Impédance de sortie | 50 Ω |
| Interfaces | USB hôte/périphérique, LAN |
| Écran | Écran tactile de 7 pouces (1280x800) |
| Dimensions de l'appareil | 426 x 132,5 x 468 mm |
| Poids | 12,2 kg |
Accessoires
Le Siglent SDG8002A est livré avec :
- 2x câbles SMA
- 4x terminateurs 50 Ω
- 1x Souris sans fil
- 1x Câble USB
- 1x Cordon d'alimentation
Options
| SKU | Description |
|---|---|
| SDG8000-Multi-Level SEQ | Génération de forme d'onde de séquence multiniveau |
| DCAMP | Chemin de sortie amplifié CC |
| ACAMP | Voie de sortie amplifiée en CA |
| 4GPTS | Mémoire étendue : 4 Gpts par voie |
| HSS | Génération de signaux série à grande vitesse |
| MTONENL | Génération de multitons avec charge de bruit |
| IQ | Génération de signaux vectoriels IQ (SigIQPro) |
| USB-GPIB | Adaptateur d'interface USB vers GPIB |
| 10M_OCXO_L | Référence externe OCXO 10 MHz |
| Câble DynamicPort | Câble DynamicPort pour les connexions marqueur/déclencheur |
Avantages et inconvénients
- Taux d'échantillonnage 10 GSa/s (12 GSa/s en option), résolution 16 bits
- Largeur de bande de modulation IQ de 2 GHz
- Les fonctionnalités avancées (IQ, HSS, séquence multi-niveaux, AMP AC/DC) sont vendues séparément
Téléchargements
| Siglent SDG8000A user manual |  (6.73 MB) | Télécharger |
| Siglent SDG8000A datasheet | (1.97 MB) | Télécharger |
