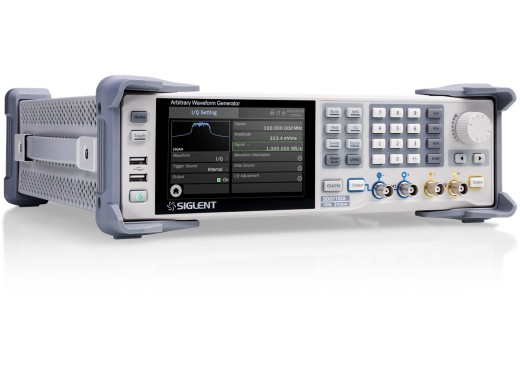

Générateur de fonction SDG7032A de Siglent

Le Siglent SDG7032A est un générateur de fonction arbitraires de qualité élevée doté de 2 canaux et d'une bande passante maximale de 350 MHz. Le générateur de fonction, qui appartient à la série SDG7000A de Siglent, peut fournir des signaux continus avec une fréquence d'échantillonnage maximale de 5 GSa/s. Les signaux arbitraires ont une fréquence d'échantillonnage maximale de 2,5 GSa/s et une longueur pouvant atteindre 512 Mpts. Ces signaux peuvent être réglés via l'écran tactile de 5 pouces, qui permet également de connecter une souris et un clavier externes. En outre, le SDG7032A prend en charge la commande WebServer, qui permet de contrôler le générateur à partir d'un PC via une connexion LAN. Enfin, il est possible de commander le générateur de fonction via SCPI, ce qui facilite son intégration dans votre configuration de test.

La polyvalence de la série SDG7000A est évidente dans sa capacité à générer de multiples types de signaux, comme par exemple :

• Signaux continus
• Signaux arbitraires True Arb
• Impulsion
• Bruit
• Modèles PRBS
• Signaux vectoriels I/Q (en option)

Grâce à la haute tension de sortie allant jusqu'à 48 V_pp (lors de l'utilisation des deux canaux), qui peut également être générée à des fréquences élevées, l'utilisation d'un amplificateur externe n'est plus nécessaire. En outre, ce générateur de fonction de qualité élevée offre des fonctionnalités étendues à deux canaux, telles que les formes d’onde et le couplage des formes d'onde, la combinaison des formes d'onde et la modulation de canaux.
La technique « EasyPulse » offre une solution à de nombreux problèmes qui surviennent souvent lorsque les générateurs DDS doivent reproduire une onde carrée. Si la fréquence de l'onde carrée n'est pas une multiplication directe de la fréquence d'horloge du générateur, il se forme un « bruit de fond » qui affecte le signal. EasyPulse empêche cet effet. Les générateurs de fonction SDG7000A sont également équipés de la technologie True Arb.

True Arb Avec True Arb, le générateur de fonction génère un signal point par point. Par conséquent, chaque point de données est traité individuellement, ce qui réduit le bruit de fond et le taux d'erreur. Cela donne une très bonne représentation de la forme d'onde stockée.

Modèles

Spécifications

Vous trouvez la fiche technique et le manuel ci-dessous pour plus d'informations.

Accessoires

Les générateurs de la série SDG7000A sont fournis avec :

• Câble d'alimentation
• Câble USB
• x2 câbles BNC
• Souris sans fil

Téléchargements

Siglent SDG7000A series datasheet	(1.91 MB)	Télécharger
Siglent SDG7000A quick-start guide	(2.08 MB)	Télécharger
