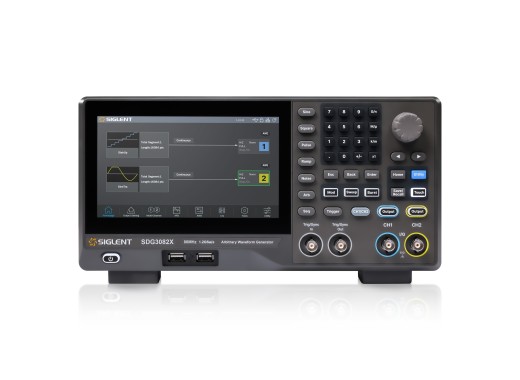

Générateur de fonction Siglent SDG3082X
Détails
Certaines images montrent le SDG3202X, mais les modèles sont visuellement similaires.
Le Siglent SDG3082X est un générateur de fonction à 2 voies qui fait partie de la série SDG3000X. Le générateur de fonction dispose d'une bande passante maximale de 80 MHz, une fréquence d'échantillonnage rapide de 1,2 Géch/s et une résolution verticale élevée de 16 bits. En outre, l'appareil peut générer des signaux d'une longueur de 20 Mpts et peut être porté à 40 Mpts en option.
La série SDG3000X est dotée de fonctions telles que les technologies TrueArb et EasyPulse. La technologie TrueArb permet de générer des formes d'ondes arbitraires point par point avec un signal entièrement détaillé, offrant une sortie à faible bruit de fond de 10 MSa/s à 600 MSa/s. La technologie EasyPulse fournit des ondes carrées et des impulsions propres, à faible bruit de fond, dont la largeur et le front sont finement réglables, ce qui permet de générer des signaux précis pour les applications exigeantes. De plus, ce générateur de fonction dispose de 196 formes d'ondes arbitraires intégrées et des fonctions intégrées que l'on peut attendre d'un générateur de fonction.
Ce générateur de fonction est équipé d'interfaces USB et LAN, qui permettent de le contrôler à partir d'un ordinateur via le serveur web intégré. Enfin, le générateur de fonction est doté d'un écran tactile LCD de 7 pouces et se présente sous une forme non empilable.
La série SDG3000X peut également être complétée par diverses options, telles que la modulation IQ. Si vous envisagez l'une de ces options, veuillez nous contacter. Vous trouverez de plus amples informations ici.
Aperçu du modèle
| Modèle | SDG3082X | SDG3162X | SDG3202X |
|---|---|---|---|
| Bande passante | 80 MHz | 160 MHz | 200 MHz |
| Prix |
Spécifications
| Voies | 2 |
| Résolution verticale | 16 bits |
| Fréquence d'échantillonnage | 1,2 GSa/s (x2 interpolation) |
| Résolution en fréquence | 1 μHz |
| Gamme d'amplitude | 1 - 20 Vpp |
| Longueur d'onde | 20 Mpts (par voie) |
| Modulation | AM, DSB-SC, FM, PM, FSK, ASK, PSK, PWM |
| Fonctions intégrées | Sinus, impulsion, carré, rampe, bruit, CC |
| Impédance de sortie | 50 Ω |
| Écran | 7" écran tactile LCD (1 024x600) |
| Connectivité | USB 2.0 type B, LAN |
| Dimensions | 312,02 × 162,29 × 126,4 mm |
| Poids | 2,73 kg |
Options
| SDG-3000X-IQ | Fonction générateur de signaux IQ. | |
| SDG-3000X-40MPTS | Mémoire de forme d'onde de 40 Mpts. | |
| Amplificateur de puissance de 10 W SPA1010 | Amplificateur de puissance pour générateur de fonction Siglent. | |
| USB vers GPIB | Avec cette option, vous pouvez contrôler le générateur de fonction via GPIB. |
Accessoires
L'SDG3082X est livré avec :
- x1 Certificat d'étalonnage
- x1 Câble USB
- x1 Câble BNC
- x1 Cordon d'alimentation
Avantages et inconvénients
- Fréquence d'échantillonnage de 1,2 GSa/s
