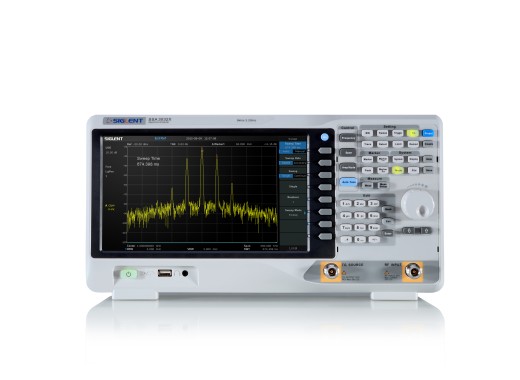

Analyseur de spectre Siglent SSA3032X
Détails
L'analyseur de spectre Siglent SSA3032X dispose d'une bande passante de 9 kHz à 3.2GHz avec un très faible bruit. La résolution des mesures est aussi petite que 1Hz, ce qui permet des mesures très précises.
Le faible bruit est une propriété unique de cet analyseur de spectre. Il limite l'erreur de mesure sur les petits signaux en particulier. Le facteur de bruit donné est seulement de -161dBm/Hz. Ce chiffre est suffisamment bas pour ne pas être perceptible dans le cadre d'une utilisation normale. Le préamplificateur standard permet d'effectuer des mesures sur de petits signaux, mais il peut être désactivé pour obtenir une image univoque du signal.
Avec une largeur de bande allant jusqu'à 3.2GHz, les signaux courants tels que le GSM, qui commence à 380MHz, se situent largement dans la gamme de cet analyseur de spectre. Une propriété utile de ces analyseurs de spectre est la possibilité de les mettre à niveau avec des accessoires optionnels. L'une de ces options est l'ACPR (Adjacent Channel Power Ratio), une propriété importante pour les ingénieurs en antennes. Il s'agit d'une exigence dans les télécommunications sans fil, car les voies ne doivent pas trop se chevaucher.
Le grand écran WVGA de 10,1 pouces avec 1024 par 600 pixels offre suffisamment d'espace pour les données de mesure. Le logiciel prend en charge jusqu'à 4 curseurs simultanément, ce qui facilite l'analyse des données.
Vous cherchez un atténuateur avec différents connecteurs pour votre analyseur de spectre ? Alors ce kit utilitaire de Siglent est fait pour vous. Voir here pour plus d'informations.
Séries Siglent SSA et SVA
Siglent propose plusieurs séries d'analyseurs de spectre, dont vous trouverez un bref aperçu ci-dessous.
| Série | SSA3000X | SSA3000X-PLUS | SSA3000X-R | SVA1000X |
|---|---|---|---|---|
| Modèles | SSA3021X
SSA3032X |
SSA3015X-PLUS
SSA3021X-PLUS SSA3032X-PLUS SSA3075X-PLUS |
SSA3032X-R
SSA3050X-R SSA3075X-R |
SVA1015X
SVA1032X SVA1075X |
| Largeur de bande max. | 3,2 GHz | 7,5 GHz | 7,5 GHz | 7,5 GHz |
| Générateur suiveur | Oui |
Oui |
Oui |
Oui |
| VNA | Non |
Non |
Oui, et DTF |
Oui |
| Temps réel | Non |
Non |
Oui |
Non |
| Options | AMK, IME, refl | AMK, IME, refl, AMA, DMA | AMK, IME, AMA, DMA, RT40 | AMK, IME, AMA, DMA, DTF |
| Connectivité | - | Écran tactile, souris et clavier, serveur web | Écran tactile, souris et clavier, serveur web | Écran tactile, souris et clavier, serveur web |
Aperçu des modèles de la série SSA3000X
Vous trouverez ici un aperçu des différences entre les modèles de la série Siglent SSA3000X. La principale différence se situe au niveau de la bande passante.
| Modèle | SSA3021X | SSA3032X |
|---|---|---|
| Largeur de bande | 9 kHz - 2,1 GHz | 9 kHz - 3,2 GHz |
| Prix |
Spécifications techniques
| LARGEUR DE BANDE | 1 Hz - 1 MHz |
| DANL | - 161 dBm/Hz |
| Précision de l'amplitude totale | < 0,7 dB |
| Bruit de phase | < - 98dB/ Hz |
| Fréquence de référence interne | 10.000000 MHz |
| Plage logarithmique verticale | 10 dB à -100 dB |
| Mémoire intégrée | 256 MB |
| Préamplificateur intégré | Ja |
| Écran | 10,1" couleur 1024 x 600 |
| Interfaces | USB hôte/dispositif, LAN, RJ-45 |
| Dimensions de l'appareil | 393 x 207 x 116,5 (mm) |
| Poids | 4,6 kg |
Options
| Adaptateur USB vers GPIB (matériel) | USB-GPIB | |
| Sondes IME pour les tests de conformité pré-électronique (matériel) | SRF5030T | |
| Kit de mesure de la réflexion (matériel et logiciel) | RBSSA3X25 | |
| Kit de mesure de l'IME(logiciel) | EMI-SSA3000X | |
| Kit de mesure avancée (logiciel) | AMK-SSA3000X | |
| Générateur suiveur (logiciel) | TG-SSA3000X | |
| Mesure de la réflexion (logiciel) | SSA3000-Refl |
Siglent propose une large gamme d'options logicielles pour ses produits, ajoutant souvent de nombreuses fonctionnalités. Pour toute information sur les options disponibles, veuillez vous référer au manuel d'utilisation au bas de cette page.
Accessoires
Le Siglent SSA3021X est livré avec :
- Cordon d'alimentation
- Guide de démarrage rapide
- Câble USB
- Certificat d'étalonnage
Avantages et inconvénients
- Très populaire, très performant et fiable
- Compatible avec Tekbox EMCView
- Envisagez la version Plus pour une interface utilisateur améliorée
Téléchargements
| SSA3000X datasheet |  (2.89 MB) | Télécharger |
| SSA3000X Quick user guide | (1.75 MB) | Télécharger |
| SSA3021X & SSA3032X User manual | (2.27 MB) | Télécharger |
