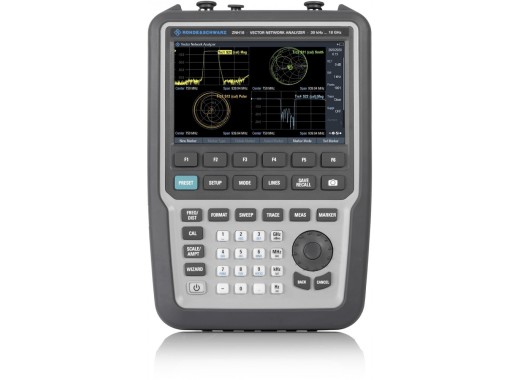

Analyseur de réseau vectoriel portable Rohde & Schwarz ZNH26
Détails
Le Rohde & Schwarz ZNH26 fait partie de la série d'analyseurs ZNH portables haut de gamme avec une plage de fréquences de 30 kHz à 26,5 GHz. Il offre des mesures de câbles et d'antennes à un port, ainsi que des mesures de paramètres S à deux ports. Les appareils de la série ZNH étant des appareils portatifs, ils sont idéaux pour les mesures sur le terrain tout en étant capables de rivaliser avec les appareils de table. Cet analyseur de réseau est doté d'une architecture à quatre récepteurs, prenant en charge des types d'étalonnage avancés tels que l'étalonnage UOSM (Unknown through, Open, Short and Match). Cet étalonnage est utile pour les objets sous test qui ont différents types de connecteurs d'entrée ou de sortie au niveau des ports de test. L'appareil est facile à utiliser grâce à l'écran tactile, qui prend en charge les gestes typiques de contrôle d'un téléphone. En outre, l'appareil peut être commandé par le biais d'applications de télécommande pour PC, Android et iOS.
Aperçu du modèle
| Modèle | ZNH4 | ZNH8 | ZNH18 | ZNH26 |
|---|---|---|---|---|
| Bande passante | 30 kHz - 4 GHz | 30 kHz - 8 GHz | 30 kHz - 18 GHz | 30 kHz - 26,5 GHz |
| Connecteur du port de test | Type N, femelle | Type N, femelle | Type N, femelle | 3,5 mm, mâle |
| Prix |
Caractéristiques techniques
| Ports | 2 |
| Résolution de la fréquence | 1 Hz |
| Résolution de l'amplitude | 0,01 dB |
| Gamme dynamique | 100 dB |
| Niveau de bruit | -125 dBm/Hz |
| Niveau d'entrée max | +23 dBm |
| Interfaces | SCPI, LAN, USB |
| Écran | Tactile WVGA, 800 × 480 pixels |
| Dimensions | 202 x 294 x 76 mm |
| Poids | 3,1 kg |
Accessoires
Le ZNH26 est livré par défaut avec :
- Pile lithium-ion
- Câble USB
- Alimentation électrique
- Courroie latérale
Avantages et inconvénients
- Facile à utiliser
- Portable
