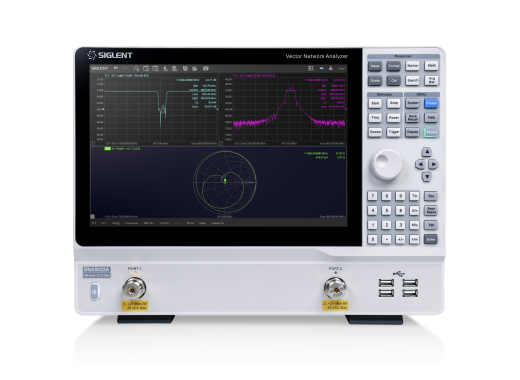

Analyseur de réseau vectoriel SNA5022A de Siglent
Détails
Les analyseurs de réseaux vectoriels SNA5000A de Siglent sont des analyseurs de qualité supérieure. Cet analyseur dispose d'une gamme de fréquences de 100 000 Hz à 13,5 GHz.
Ces analyseurs peuvent être utilisés pour déterminer la performance d'un équipement RF/micro-ondes en calculant les coefficients de réflexion et de transmission.
Pour ce faire, ces analyseurs prennent en charge les mesures de paramètres de diffusion, différentiels et temporels sur 2 ou 4 ports (en fonction du nombre de ports).
Ces analyseurs de réseaux vectoriels permettent également de déterminer le facteur Q, la bande passante et la perte d'insertion d'un filtre. En outre, ils sont dotés de fonctions de conversion d'impédance, de déplacement du plan de mesure, de test de limite, de test d'ondulation, de simulation de montage et de réglage du retrait et de l'insertion de l'adaptateur.
La série SNA5000A est dotée d'un grand écran tactile de 12,1 pouces sur lequel plusieurs fenêtres de mesure peuvent être affichées en même temps. Les données de mesure en mémoire peuvent être comparées aux données actuelles et les analyseurs disposent d'une fonction de rétention de données.
En outre, l'analyseur dispose d'une sortie vidéo HDMI et peut être contrôlé à distance à l'aide d'une connexion USB ou d'un serveur web.
Aperçu du modèle
| Modèle | SNA5002A | SNA5004A | SNA5012A | SNA5014A | SNA5022A | SNA5032A |
|---|---|---|---|---|---|---|
| Bande passante | 9 kHz - 4,5 GHz | 9 kHz - 4,5 GHz | 9 kHz - 8,5 GHz | 9 kHz - 8,5 GHz | 100 kHz - 13,5 GHz | 100 kHz - 26,5 GHz |
| Ports | 2 | 4 | 2 | 4 | 2 | 2 |
| Prix |
Spécifications
| Résolution de la fréquence | 1 Hz |
| Résolution de la puissance | 0,05 dB |
| IFBW (FITBB) | 10 Hz - 3 MHz |
| Champs dynamique | 125 dB |
| Champs du puissance de sortie | -55 - +10 dBm |
| Max. niveau d'entrée | +10 dBm |
| Bruit de fond | < -125 dBm/Hz |
| Interfaces | USB-A, USB-B, LAN, HDMI |
| Écran | Écran tactile TFT LCD 12,1" (1280x800) |
| Poids | 5,5 kg |
| Dimensions | 378 x 284 x 126 mm |
| Types d'étalonnage | Étalonnage de la réponse, étalonnage de la réponse améliorée, Étalonnage complète à un port, étalonnage complète à deux ports, Étalonnage complet à trois ports, étalonnage complet à quatre ports, Étalonnage TRL |
| Types de mesure | Mesure des paramètres de diffusion, mesure des paramètres différentiels, mesure du récepteur, analyse des paramètres dans le domaine temporel, test de limite, test d'ondulation, conversion d'impédance, simulation d’équipements, analyse améliorée des paramètres dans le domaine temporel (TDR) pour la suppression/insertion d'adaptateurs |
Options
| Kit d'étalonnage mécanique | Charge ouverte Charge en court-circuit Charge à phase adaptée (50 Ω) Adaptateur de traversée | |
| Kit utilitaire VNA | 1 x N (Mâle) - câbles SMA (Mâle) 1 x N (Mâle) - N câble (Mâle) 2 x N (Mâle) - Adaptateur BNC (Femelle) 2 x N (Mâle) - Adaptateur SMA (Femelle) 1x 10 dB atténuateur | |
| Siglent KWR42A set d'étalonnage de guides d'ondes | Ensemble d'étalonnage avec une gamme de fréquences de 18 à 26,5 GHz, capable d'effectuer un étalonnage par ligne de réflexion. | |
| Mise à niveau du Siglent SNA5000-HPR | Ce produit doit être placé à l'intérieur du VNA pour permettre l'utilisation de la source de référence haute performance. | |
| Licence Siglent SNA5000-TDA | Permet au réflectomètre temporel de base (TDR) de transférer les réponses en fréquence mesurées d'un objet sous test dans le domaine temporel. Comprend la réponse à l'échelon passe-bas et à l'impulsion dans le domaine temporel, ainsi que la réponse passe-bande pour la réflexion et la transmission. Inclut le « gating » et le « de-embedding ». | |
| Licence Siglent SNA5000-SA | Permet l'analyse de base du spectre, l'OCBW et les mesures de puissance et de bruit du canal. | |
| Licence Siglent SNA5000-SMM | Active la mesure du mélangeur scalaire. | |
| Licence Siglent SNA5000-TDR | Permet au réflectomètre temporel amélioré (TDR) de transférer les réponses en fréquence mesurées d'un objet sous test dans le domaine temporel. Comprend la réponse à l'échelon passe-bas et à l'impulsion dans le domaine temporel, ainsi que la réponse passe-bande pour la réflexion et la transmission. Inclut le « gating » et le « de-embedding ». En outre, le logiciel TDR simule la configuration d'un réflectomètre temporel traditionnel. Le temps de montée du signal de pas et la largeur du signal d'impulsion peuvent être réglés et le logiciel prend en charge les tests de transmission par diagramme de l'œil, ce qui le rend supérieur au logiciel SNA5000-TDA. | |
| Licence Siglent SNA5000-MT | Permet la mesure des matériaux. |
Siglent propose une large gamme d'options logicielles pour ses produits, ajoutant souvent de nombreuses fonctionnalités. Pour toute information sur les options disponibles, veuillez vous référer au manuel d'utilisation au bas de cette page.
Accessoires
L'SNA5022A est livrée standard avec :
- Certificat d'étalonnage
- Câble d'alimentation
- Câble USB
- Housse de protection
- Souris sans fil
Avantages et inconvénients
- Interface large et claire
- Performances supérieures à celles des grandes marques
Téléchargements
| SNA5000A datasheet |  (2.4 MB) | Télécharger |
| Siglent SNA5000(X-E) series user manual | (14.06 MB) | Télécharger |
