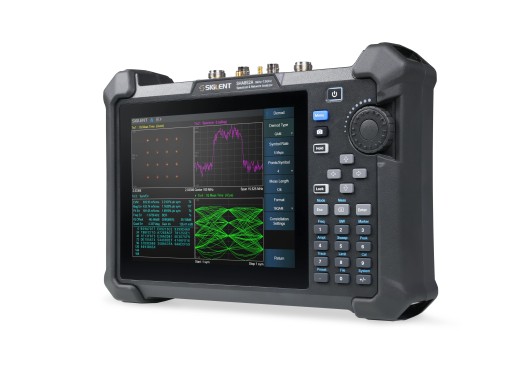

Analyseur de spectre Siglent SHA851A
Détails
Le SHA851A de Siglent est un puissant analyseur de spectre portable et un analyseur de câbles et d'antennes en un seul appareil, avec une bande passante maximale de 3,6GHz. L'analyseur est doté d'un grand écran tactile de 8,4 pouces et d'un clavier de commande latéral complet, ce qui rend le SHA851A facile à utiliser. Bien qu'il s'agisse d'un analyseur de spectre portable, il peut encore rivaliser avec ses concurrents de bureau, car il est doté d'un bruit de phase encore meilleur de 104 dBc/Hz et d'un DANL de -165 dBm/Hz.
La fréquence de test des câbles et des antennes va de 100 kHz à 3,6GHz, et il peut fournir des informations sur la distance par rapport au défaut ainsi qu'une analyse du domaine temporel. De plus, le Siglent SHA851A peut être complété par de nombreuses options, telles que l'option d'analyse de réseau vectoriel, qui peut avoir une sortie de polarisation allant jusqu'à 32 V. Outre l'option VNA, l'analyseur peut être complété par une option de localisation GPS et d'enregistrement de traces, des options d'analyse de modulation analogique et numérique et un kit de mesure avancé. Faites défiler vers le bas pour obtenir un aperçu complet de toutes les options possibles.
Enfin, le SHA851A est équipé d'un amplificateur intégré et peut être équipé d'une source de signal indépendante (option), et il est possible d'effectuer des analyses d'interférences avec l'utilisation d'un kit d'antenne directionnelle (option). En résumé, cet analyseur est l'option idéale pour effectuer des mesures RF sur le terrain, sans devoir faire de compromis sur la qualité des mesures.
Aperçu du modèle
Siglent propose deux modèles de la série SHA850A, qui se distinguent principalement par leur bande passante.
| Modèle | SHA851A | SHA852A |
|---|---|---|
| Bande passante (analyse du spectre) (test de câble/antenne) |
9 kHz - 3,6 GHz 100 kHz - 3,6 GHz |
9 kHz - 7,5 GHz 100 kHz - 7,5 GHz |
| Prix |
Spécifications
| RBW | 1 Hz - 10 MHz |
| DANL | - 165 dBm/Hz |
| Précision de l'amplitude | < 0,7 dB |
| Bruit de phase | < - 104 dB/ Hz |
| Générateur suiveur | Source indépendante (option) |
| Interfaces | Entrée RF (port 2), source (port 1), hôte USB, dispositif USB, LAN, récepteur GPS, sortie de polarisation, entrée de référence de 10 MHz, déclencheur externe, fiche jack |
| Écran | Écran tactile TFT LCD de 8,4" (800 x 600) |
| Temps de travail | 4 heures |
| Dimensions | 310 x 215 x 78,5 mm |
| Poids | 3,2 kg |
Options
| Kit d'antenne directionnelle. Composé de ANT-DA11,ANT-DA12 et ANT-DA13 (matériel) | ANT-DA1 | |
| Antenne directionnelle 10MHz - 200MHz(matériel) | ANT-DA11 | |
| Antenne directionnelle 200MHz - 500MHz (matériel) Antenne directionnelle 500MHz - 8GHz (matériel) 500MHz (matériel) | ANT-DA12 | |
| Antenne directionnelle 500MHz - 8GHz (matériel) | ANT-DA13 | |
| Antenne GPS (matériel) | ANT-GPS1 | |
| Source indépendante avec une largeur de bande de 100 kHz - 3.6/7,5 GHz. (logiciel) | SHA850-SOR | |
| EMI measurement kit (software) | SHA850-EMI | |
| Capacités VNA(logiciel) | SHA-850-VNA | |
| Kit de mesure avancée (logiciel) | SHA-850-AMK | |
| Option d'analyse de modulation analogique (logiciel) | SHA-850-AMA | |
| Option d'analyse de modulation numérique (logiciel) | SHA-850-DMA | |
| Option de biais (logiciel) | SHA-850-BIAS | |
| Option GPS (logiciel) | SHA-850-GPS | |
| Option GPSM (logiciel) | SHA-850-GPSM |
Siglent propose une large gamme d'options logicielles pour ses produits, ajoutant souvent de nombreuses fonctionnalités. Pour toute information sur les options disponibles, veuillez vous référer au manuel d'utilisation au bas de cette page.
Accessoires
Le Siglent SHA852A est fourni avec :
- Câble USB-C
- Câble d'alimentation
- Adaptateur CA-CC
- Batterie (intégrée)
- Sac portable
Avantages et inconvénients
- Excellent bruit de phase et DANL
- Facile à utiliser
- Peut être étendu avec de nombreuses options
Téléchargements
| Siglent SHA850A datasheet |  (1.46 MB) | Télécharger |
| Siglent SHA850A Quick guide | (1.01 MB) | Télécharger |
| SHA850A series user manual | (8.5 MB) | Télécharger |
