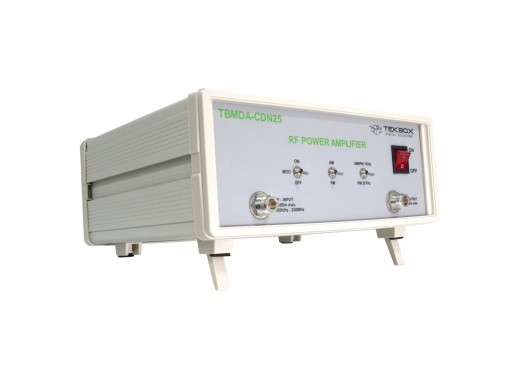

Amplificateur Tekbox TBMDA-CDN25
Détails
L'amplificateur de puissance modulé TBMDA-CDN25 de Tekbox est utilisé dans les tests de pré-conformité CEM pour générer des signaux modulés de puissance élevée afin de soumettre des appareils ou des systèmes électroniques à diverses perturbations électromagnétiques. Le TBMDA-CDN25 est utilisé pour les tests d'immunité par conduction à l'aide de sondes CDN et BCI. Il présente un point de compression de 1 dB jusqu'à 25 W, ce qui permet d'obtenir des performances fiables dans la gamme de fréquences de 100 kHz à 250 MHz. De plus, cet amplificateur est conçu pour être compatible avec les générateurs de signaux, les générateurs suiveur et les analyseurs de spectre.
Le TBMDA-CDN25 possède un facteur d’amplification suffisant pour atteindre la puissance de sortie maximale avec 0 dBm fourni par un analyseur de spectre ou un générateur suiveur. Pour simuler le bruit TDMA d'un téléphone portable, l'amplificateur est capable de générer un signal de 217 Hz avec un rapport cyclique de 12,5 % lorsqu'il fonctionne en mode PM.
Pour assurer la protection de l'étage de sortie, il est fortement conseillé d'utiliser un atténuateur ≥ 3 dB à la sortie de l'amplificateur lorsqu'il est utilisé à proximité de sondes de champ, de sondes de courant ou de toute charge dont l'impédance est inconnue.
Spécifications
| Max. puissance d'entrée | +3 dBm |
| Gamme de fréquence | 100 kHz - 250 MHz |
| Harmoniques | 2ème harmonique, 100 MHz, Puissance de sortie = 46 dBm : < -12 dBc typ. 2ème harmonique, 100 MHz, Puissance de sortie = 40 dBm : < -15 dBc typ. 3ème harmonique, 100 MHz, Puissance de sortie = 46 dBm : < -22 dBc typ. 3ème harmonique, 100 MHz, Puissance de sortie = 40 dBm : < -22 dBc typ. |
| Cycle de service (PM) | 1 kHz - 50 % ±10 %, 217 Hz - 12,5 % ±20 % |
| Dimensions | 320 x 280 x 130 mm |
| Poids | 5,7 kg |
Accessoires
Le TBMDA-CDN25 de Tekbox est livré avec les suivants :
- x2 câbles N-mâle à N-mâle de 75 cm
- x1 atténuateur de 6 dB
- x1 atténuateur de 30 dB/50 W avec connecteurs N
- Câble d'alimentation
Avantages et inconvénients
- Convient aux sondes CDN et BCI de Tekbox.
- Permet de tester l'immunité aux rayonnements avec des sondes de champ proche et des cellules TEM
Téléchargements
| Tekbox TBMDA-CDN25 manual |  (818.9 KB) | Télécharger |
