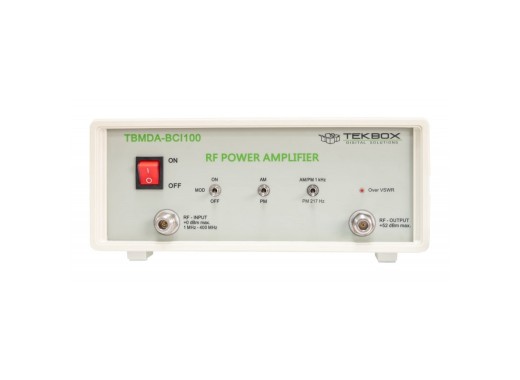

Amplificateur de puissance à large bande modulé Tekbox TBMDA-BCI100
Détails
L'amplificateur de puissance à large bande modulé Tekbox TBMDA-BCI100 offre la modulation et la bande passante nécessaires pour réaliser des essais d'immunité précis (conformément à la norme ISO 11452-4) à l'aide de sondes BCI. Conçu pour être piloté par un générateur de signaux, un générateur suiveur (via le modulateur AM/PM interne) ou un analyseur de spectre, il fonctionne sur une bande passante comprise entre 1 et 400 MHz. Avec un point de compression de 1 dB pouvant atteindre 110 W, il peut également générer des niveaux de test allant jusqu'au niveau IV en AM et au niveau IV en CW.
En outre, il possède un facteur d’amplification suffisant pour atteindre la puissance de sortie maximale avec 0 dBm fourni par un générateur suiveur avec analyseur de spectre. En mode PM, l'amplificateur peut également générer un signal de 217 Hz avec un cycle de service de 12,5 % afin de simuler le bruit des téléphones portables TDMA.
Aperçu du modèle
| Modèle | TBMDA-BCI25 | TBMDA-BCI100 |
|---|---|---|
| Puissance de sortie maximale à la broche = 0 dBm | 1 MHz - 44,2 dBm (26,3 W) typ. 100 MHz - 45,0 dBm (31,6 W) typ. 400 MHz - 44,6 dBm (28,8 W) typ. |
1 MHz - 50,7 dBm (117,5 W) typ. 100 MHz - 50,7 dBm (117,5 W) typ. 400 MHz - 49,5 dBm (89,1 W) typ. |
| Point de compression de sortie à 1 dB | 1 MHz - 43,3 dBm (typ.) 100 MHz - 44,1 dBm (typ.) 400 MHz - 44,0 dBm (typ.) |
1 MHz - 50,5 dBm (typ.) 100 MHz - 50,7 dBm (typ.) 400 MHz - 48,6 dBm (typ.) |
| Harmoniques | 2e harmonique, 100 MHz, Puissance de sortie = 45,7 dBm : < -23 dBc (typ.) 2e harmonique, 100 MHz, Puissance de sortie = 40 dBm : < -29 dBc (typ.) 3e harmonique, 100 MHz, Puissance de sortie = 45,7 dBm : < -12 dBc (typ.) 3e harmonique, 100 MHz, Puissance de sortie = 40 dBm : < -19 dBc (typ.) |
2e harmonique, 100 MHz, Puissance de sortie = 44,0 dBm : < -20,2 dBc (typ.) 2e harmonique, 100 MHz, Puissance de sortie = 50,0 dBm : < -16,3 dBc (typ.) 3e harmonique, 100 MHz, Puissance de sortie = 44,0 dBm : < -12,2 dBc (typ.) 3e harmonique, 100 MHz, Puissance de sortie = 50,0 dBm : < -11,9 dBc (typ.) |
| Prix |
Caractéristiques techniques
| Puissance d'entrée maximale | +0 dBm |
| Plage de fréquences | 1 - 400 MHz |
| Fréquence de modulation interne | AM : 1 kHz ±20 % PM : 1 kHz ± 20 %, 217 Hz ± 20 % |
| Rapport cyclique (PM) | 1 kHz - 50 % ±10 % 217 Hz - 12,5 % ± 20 % |
| Dimensions | 485 x 310 x 135 mm |
| Poids | 10,5 kg |
Accessoires
Le Tekbox TBMDA-BCI100 est livré avec :
- x2 Câbles de 75 cm, connecteurs N mâle vers N mâle
- x1 Atténuateur de 6 dB
- x1 Atténuateur de 40 dB / 250 W avec connecteurs N
- x1 Cordon d'alimentation
Avantages et inconvénients
- Essais d'immunité par conduction à l'aide de sondes BCI
- Essais d'immunité aux rayonnements à l'aide de sondes de champ proche
- Simulation du bruit TDMA des téléphones mobiles
- Peut être endommagé par des charges ouvertes ou court-circuitées
Téléchargements
| TBMDA-BCI100 user manual |  (1.17 MB) | Télécharger |
