Microscope Andonstar AD409 SA
Détails

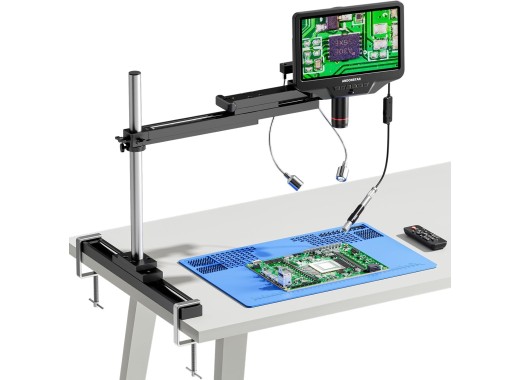

L'AD409 SA est un microscope numérique haut de gamme de la marque Andonstar, adapté à tous les travaux d'inspection et de soudure de circuits imprimés. Cet outil 2-en-1 associe un microscope de 4 mégapixels offrant un grossissement pouvant atteindre x300 à un endoscope 3D, ce qui vous permet de passer de l'inspection de surfaces planes à l'exploration de l'intérieur de boîtiers. Le support à bras coulissant offre une grande surface de travail et permet de faire pivoter le microscope à 360 degrés d'une seule main, tandis que deux pinces métalliques en C fixent le support à n'importe quel établi d'une épaisseur maximale de 10 cm.
Deux spots DEL assurent un éclairage homogène, et le filtre UV fourni protège l'objectif de la chaleur, de la fumée et de la poussière. Le microscope peut être commandé à l'aide des boutons du panneau avant ou de la télécommande infrarouge fournie, qui permet de régler les paramètres d'image, le zoom numérique et les spots DEL. Les photos et les vidéos sont enregistrées sur une carte microSD d'une capacité maximale de 64 Go (non fournie).
Les images en direct s'affichent sur l'écran IPS de 10,1 pouces et peuvent être transmises via HDMI, enregistrées sur un PC sous Windows 7/8/10 via USB à l'aide du logiciel de mesure d'Andonstar, ou diffusées sans fil vers des appareils iOS et Android via l'application Andonstar. L'endoscope 3D fourni (HDMI uniquement) est équipé d'une sonde de 12 mm montée sur un câble de 110 cm et offre un grossissement pouvant atteindre x260, ce qui en fait l'outil idéal pour inspecter l'intérieur de boîtiers et de petites pièces.
Aperçu du modèle
| Modèle | AD407 | AD407 Pro | AD409 | AD409 Pro | AD409 Pro-ES | AD409 Max-ES | AD409 SA |
|---|---|---|---|---|---|---|---|
| Interfaces | HDMI | HDMI | USB, HDMI, Wifi | USB, HDMI, Wifi | USB, HDMI, Wifi | USB, HDMI, Wifi | USB, HDMI, Wifi |
| Distance de fonctionnement maximale | 16 cm | 29 cm | 16 cm | 29 cm | 29 cm | 44,5 cm | 31 cm |
| Écran | 7,0" | 7,0" | 10,1" | 10,1" | 10,1" | 10,1" | 10,1" |
| Endoscope inclus | Non |
Non |
Non |
Non |
Non |
Non |
Oui |
| Prix |
Spécifications
| Type de microscope | Vidéo et photo |
| Grossissement | Jusqu’à x300 |
| Grossissement de l'endoscope | Jusqu’à x260 |
| Résolution vidéo maximale | 2160 p |
| Résolution de l'endoscope | 1 280 x 720 |
| Fréquence d'images maximale | 120 fps |
| Format vidéo | MP4 |
| Format photo | JPG |
| Source lumineuse | 2 spots DEL |
| Alimentation | 5 V CC, 2 A |
| Zone de travail | 63,5 x 46,5 x 46 cm |
| Dimensions | 65 x 46 x 45 cm |
| Diamètre de la sonde de l'endoscope | 12 mm |
| Longueur de la sonde de l'endoscope | 127 mm |
| Longueur du câble de l'endoscope | 110 cm |
| Poids | 7 kg |
Accessoires
Le microscope Andonstar AD409 SA est livré avec les accessoires suivants :
- x1 Endoscope 3D avec support et accessoires
- x1 Télécommande infrarouge
- x1 Filtre UV (prémonté devant l'objectif)
- x2 Pinces en C
- x1 Clé
- x1 Tapis de soudure
- x1 Câble HDMI
- x1 Câble USB
- x1 Câble d'alimentation et adaptateur secteur
Avantages et inconvénients
- Grande zone de travail
- Endoscope fourni
- L'endoscope ne transmet le signal que via HDMI
Téléchargements
| Andonstar AD409 user manual |  (2.79 MB) | Télécharger |
