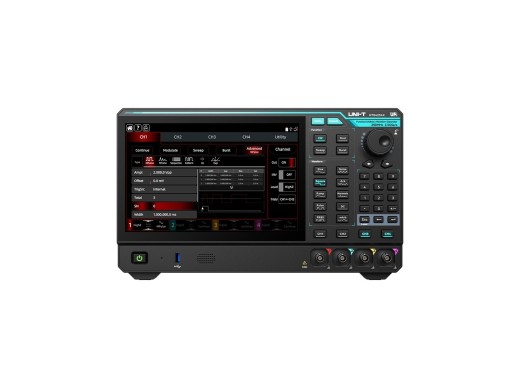

UNI-T UTG4254X générateur de fonctions
Détails
Le UNI-T UTG4254X est un générateur de fonctions haut de gamme. Quatre canaux à performances égales associent un taux d'échantillonnage de 2,5 GSa/s et une résolution verticale de 16 bits à une bande passante de 250 MHz, tandis que 128 Mpts de mémoire arbitraire et la lecture point par point reproduisent fidèlement des formes d'onde longues et complexes. Le générateur convient ainsi particulièrement à la génération de signaux exigeante en communication, R&D et formation.
Un large éventail de fonctions avancées est inclus de série, parmi lesquelles la génération multi-impulsions, multi-tonalités, séquence, I/Q, motif et expression, ainsi que toute la gamme de modulation analogique et numérique. La sortie de protocole numérique pour SPI, I2C et UART, le SNR en un clic, un compteur de fréquence matériel de 800 MHz et un éditeur de formes d'onde intégré font également partie de la configuration standard. Un écran tactile capacitif de 10,1 pouces facilite l'utilisation, tandis que les interfaces USB et LAN avec le logiciel PC fourni permettent une commande à distance complète et des tests automatisés.
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Aperçu du modèle
| Modèle | UTG4104X | UTG4164X | UTG4254X | UTG9354T+ | UTG9504T+ |
|---|---|---|---|---|---|
| Bande passante | 100 MHz | 160 MHz | 250 MHz | 350 MHz | 500 MHz |
| Prix |
Spécifications
| Canaux | 4 |
| Résolution verticale | 16 bits |
| Taux d'échantillonnage | 2,5 GSa/s |
| Résolution en fréquence | 1 µHz |
| Plage d'amplitude | 1 mVpp - 20 Vpp |
| Longueur de forme d'onde | 8 pts - 128 Mpts |
| Modulation | AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SUM |
| Fonctions intégrées | Sinus, Carré, Rampe, Impulsion, Harmonique, Bruit, PRBS, DC, Arbitraire (200+) |
| Fonctions avancées | Multi-impulsions, multi-tonalités, séquence, I/Q, motif, expression |
| Impédance de sortie | 50 Ω |
| Interfaces | USB hôte, USB périphérique, LAN, référence 10 MHz entrée/sortie |
| Écran | écran tactile capacitif de 10,1 pouces (1280x800) |
| Dimensions | 361 x 209 x 106 mm |
| Poids | 4,5 kg |
Accessoires
Le UTG4254X est livré avec :
- 4x câbles BNC vers BNC
- 1x câble USB
- 1x cordon d'alimentation
Avantages et inconvénients
- Génération multipulse, multitone, séquence et I/Q en standard
- Quatre canaux à performances égales avec couplage et fusion
- Compteur de fréquence 800MHz et sortie de protocole numérique
- La création de formes d'onde I/Q nécessite le logiciel PC
Téléchargements
| UNI-T UTG4000X datasheet |  (2.16 MB) | Télécharger |
| UNI-T UTG4000X user manual | (21.2 MB) | Télécharger |
