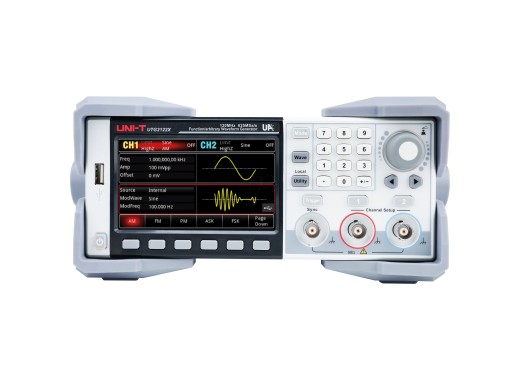

L'UNI-T UTG2122X est un générateur de fonctions 16 bits à deux voies de la série UTG2000X, offrant une bande passante de 120 MHz.
Il offre également une sortie de forme d'onde précise et stable, avec une résolution pouvant atteindre 1 μHz, ainsi qu'une fréquence d'échantillonnage élevée de 625 Méch/s.
L'UTG2122X peut être utilisé pour construire des signaux longs jusqu'à 64 Mpts.
Ils permettent au générateur de fonctions de générer point par point des formes d'ondes à faible bruit de fond et à faible distorsion.
La série UTG2000X prend également en charge les réglages de copie et d'empilage de voies.
En outre, l'UTG2122X dispose de plusieurs modes de modulation et de formes d'ondes standard intégrées.
En outre, il est doté d'un écran tactile TFT LCD de 4,3 pouces et prend en charge le protocole SCPI via USB et LAN pour une utilisation et un contrôle aisés.
Un logiciel PC gratuit est également disponible pour la série UTG2000X, qui peut être utilisé pour le fonctionnement et la surveillance à distance.
La garantie par défaut de 3 ans peut être étendue à 5 ans en enregistrant votre instrument.
Aperçu du modèle
| Modèle |
UTG2062X
|
UTG2082X
|
UTG2122X
|
| Bande passante |
60 MHz |
80 MHz |
120 MHz |
| Prix |
574.8
TTC :
574,80 €
HT :
479,00 €
|
706.8
TTC :
706,80 €
HT :
589,00 €
|
1030.8
TTC :
1 030,80 €
HT :
859,00 €
|
Spécifications
| Voies | 2 |
| Résolution verticale | 16 bits |
| Fréquence d'échantillonnage | 625 MSa/s |
| Résolution en fréquence | 1 μHz |
| Gamme d'amplitude | 20 Vpp |
| Longueur d'onde | 64 Mpts |
| Modulation | AM, FM, PM, FSK, ASK, PSK, PWM, DSB-AM, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM |
| Fonctions intégrées | Sinus, Carré, Impulsion, Rampe, Bruit, CC, Arb, Harmonique, PRBS, Expression, Multi Impulsion |
| Impédance de sortie | 50 Ω |
| Interfaces | Hôte/dispositif USB, LAN |
| Écran | LCD TFT de 4,3 pouces (480x272) |
| Dimensions | 215 x 103 x 316 mm |
| Poids | 2,5 kg |
Accessoires
L'UNI-T UTG2122X est livré avec :
- Cordon d'alimentation
- Câble USB
- Câble BNC à BNC
- Câble avec connecteur BNC et pince crocodile
Avantages et inconvénients
- 16 bits
- Possibilité de construire des signaux longs (jusqu'à 64 Mpts)
- Fréquence d'échantillonnage élevée
- Excellentes performances pour le prix
Téléchargements
(1.34 MB)
