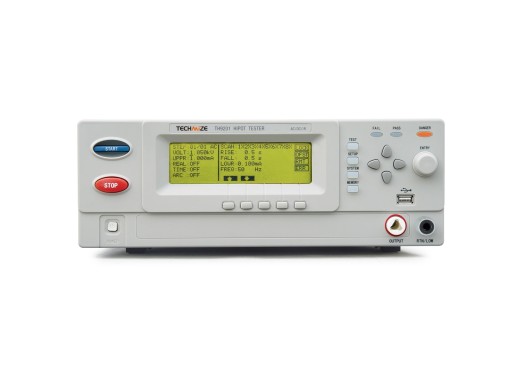

Testeur de haute tension Techmize TH9201
Détails
Le Techmize TH9201 est un testeur de haute tension CA/CC dont la fiabilité n'est plus à prouver, destiné aux essais de sécurité des transformateurs, moteurs, appareils électroménagers, modules électroniques et matériaux isolants. Cet appareil réunit quatre fonctions de test en un seul appareil : Tension de tenue en courant alternatif jusqu'à 5 kV à 30 mA, tension de tenue en courant continu jusqu'à 6 kV à 10 mA, résistance d'isolation comprise entre 0,1 MΩ et 10 GΩ jusqu'à 1 kV, et un contrôle de circuit ouvert/court-circuit permettant de vérifier l'état des cordons de mesure avant l'essai haute tension. La détection d'arc électrique, la détection de courant de terre, une barrière électrique et une protection complète contre les surtensions (OVP), les courts-circuits (OCP), les surcharges (OPP) et les surchauffes (OTP) garantissent la sécurité d'utilisation du testeur sur la chaîne de production.
Cet appareil de test de haute tension dispose de jusqu'à 500 étapes de test programmables, de temps de montée et de chute réglables, ainsi que d'un écran LCD à matrice de points (240 × 64) équipé d'un pavé numérique et d'un bouton rotatif, ce qui permet de réaliser rapidement et de manière intuitive des tests de sécurité automatisés et reproductibles. Après chaque essai de tension de tenue en courant continu ou de résistance d'isolation, le TH9201 décharge automatiquement l'appareil testé, éliminant ainsi toute charge résiduelle avant que l'opérateur ne le manipule. Grâce à ses sorties de commande et de signaux PLC, le testeur peut envoyer directement des signaux de démarrage, d'arrêt et de « conforme/non conforme » à une chaîne de production ; de plus, le raccordement d'un scanner en option permet d'étendre les tests à un maximum de 16 voies pour les produits à points multiples.
Des interfaces optionnelles, telles que GPIB et SCAN, sont disponibles pour ce testeur. Contactez-nous pour déterminer quelles options conviennent le mieux à votre configuration de test.
Les produits Techmize sont fabriqués par Tonghui, une entreprise réputée pour ses produits de haute qualité dans le secteur des tests et des mesures. Avec Techmize, Tonghui a lancé sa propre gamme de produits européens, assortie d'un service et d'une assistance locaux, offrant le même niveau de qualité à un prix raisonnable.
Caractéristiques techniques
| Voies de test | 1 |
| Fonctions de test | Tension de tenue CA (ACW), tension de tenue CC (DCW), résistance d'isolation (IR), contrôle d'ouverture/de court-circuit (OS) |
| Tension de sortie CA | 0,05 kV - 5 kV (50 / 60 Hz, sinusoïdale) |
| Courant de sortie CA | 0,01 mA - 30 mA |
| Puissance de sortie CA | Jusqu’à 150 VA (5 kV / 30 mA) |
| Tension de sortie en courant continu | 0,05 kV - 6 kV |
| Courant de sortie CC | 0,1 µA - 10 mA |
| Puissance de sortie en courant continu | Jusqu’à 50 VA (5 kV / 10 mA) |
| Test de résistance d'isolation | 0,05 kV - 1 kV, 0,1 MΩ - 10 GΩ (max. 10 mA) |
| Résolution de tension | 1 V |
| Précision de la rigidité diélectrique | ±(1 % de la valeur affichée + 5 chiffres) |
| Temps de montée / de chute | 0,1 s - 999 s, réglable |
| Mémoire | 50 fichiers × 100 étapes (500 étapes au total) |
| Protection | OVP, OCP, OPP, OTP |
| Interfaces | Hôte USB, dispositif USB, RS232, API, gestionnaire |
| Écran | LCD à matrice de points (240 × 64) |
| Dimensions | 340 x 120 x 450 mm |
| Poids | 15 kg |
Accessoires
Le Techmize TH9201 est livré de série avec :
- x1 Câble de test haute tension
- x1 Cordon de mise à la terre
- x1 Sonde de test
- x1 Câble RS232
- x1 Câble d'alimentation
- x2 Fusibles de rechange
Téléchargements
| Techmize TH9201 user manual |  (1.95 MB) | Télécharger |
| Techmize TH9200 series datasheet | (344.04 KB) | Télécharger |
