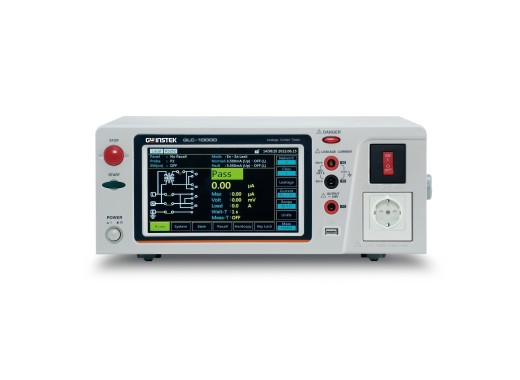

Testeur de courant de fuite GW Instek GLC-10000 (prise UE)
Détails
Le GLC-10000 (prise européenne) de GW Instek est un appareil de mesure du courant de fuite utilisé pour effectuer des tests de courant de fuite sur les appareils électriques et électroniques (médicaux) conformes à la norme IEC 60601-1 (2020 3.2).
Le GLC-10000 fonctionne avec 12 réseaux d'impédance humaine simulés pour permettre la simulation du corps humain pendant que l'équipement testé (EUT) subit un test de courant de fuite conformément à des normes ou réglementations spécifiques, telles que IEC, UL, EN, etc.
L'appareil de mesure permet de mesurer 20 types de courants de fuite différents. Il y a 30 emplacements de mémoire pour stocker des paramètres personnels. Il est équipé d'un écran tactile TFT LCD de 7 pouces qui facilite l'utilisation et l'observation des informations, et qui permet d'afficher simultanément les informations relatives aux réglages et les résultats des tests. En outre, 1 000 séries de résultats de mesure peuvent être stockées pour une analyse ultérieure.
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Le GW Instek GLC-10000 est également disponible à l'achat avec une prise universelle ici.
Spécifications
| Résistance | Gamme | 50 µA / 500 µA / 5 000 mA / 50 mA |
| Résolution | 0, 01 µA / 0,1 µA / 1 µA / 10 µA | |
| Précision | ±2,0 % fs /±(0,2 % rdg + 6 dgt) | |
| CA/CA+CC | Gamme | 50 µA / 500 µA / 5 000 mA / 50 mA |
| Résolution | 0, 01 µA / 0,1 µA / 1 µA / 10 µA | |
| Précision | 0,1 Hz - 15 Hz : ±4,0 % fs /±(2,0 % rdg + 10 dgt)
15 Hz - 100 Hz : ±2,0 % fs /±(2,0 % rdg + 10 dgt) 100 kHz - 1 MHz : ±2,0 % fs /±(2,0 % rdg + 10 dgt) |
|
| Crête CA | Gamme | 750 µA / 7 500 mA / 75,0 mA |
| Résolution | 0,1 µA / 1 µA / 100 µA | |
| Précision | 15Hz - 10kHz : ±4,0 % fs /±2,5 % fs /±(2,0 % rdg + 6 dgt)
10 kHz - 100 kHz : ±5,0 % fs /±5,0 % fs /±5,0 % rdg 100 kHz - 1 MHz : ±5,0 % fs /±5,0 % fs /±5,0 % rdg |
|
| EUT / Moniteur | Tension | 85 V - 300 V |
| Courant | 0,5 A - 20 A | |
| Mémoire | 30 emplacements de réglage | |
| 1 000 emplacements pour les résultats de mesure | ||
| Interface | RS-232C, hôte USB, dispositif USB, LAN, E/S à distance (y compris la sortie BNC de l'oscilloscope) | |
| Écran | Écran tactile TFT LCD de 7 pouces | |
| Poids | 7,5 kg | |
| Dimensions | 342 x 133,87 x 348,51mm | |
Accessoires
Le GW Instek GLC-10000 est fourni avec :
- Câble d'alimentation
- x2 cordons de mesure (GTL-207A)
- Pinces crocodiles (x2 rouge / x2 noir)
- Sonde à feuille (GLC-02)
- Cordon d'alimentation pour l'EUT (GLC-03)
- Couvercle du terminal d'entrée et de sortie (glc-04)
- Déclaration d'étalonnage traçable
Avantages et inconvénients
- 12 réseaux d'impédance humaine simulés
- 20 types de courants de fuite
- 30 emplacements de mémoire pour les réglages
- 1 000 emplacements de mémoire pour les résultats
Téléchargements
| GW Instek GLC-10000 Datasheet |  (633.52 KB) | Télécharger |
| GW Instek GLC-10000 Manual ENG | (4.73 MB) | Télécharger |
| DTC sample | (126.04 KB) | Télécharger |
