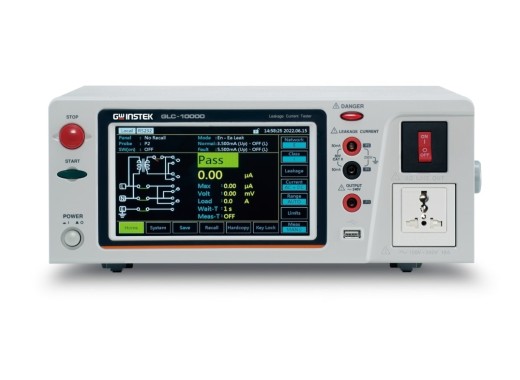

Testeur de courant de fuite GW Instek GLC-10000
Détails
Le GLC-10000 de GW Instek est un appareil de mesure du courant de fuite utilisé pour effectuer des tests de courant de fuite sur les appareils électriques et électroniques (médicaux) conformes à la norme IEC 60601-1 (2020 3.2).
Le GLC-10000 fonctionne avec 12 réseaux d'impédance humaine simulés pour permettre la simulation du corps humain pendant que l'équipement testé (EUT) subit un test de courant de fuite conformément à des normes ou réglementations spécifiques, telles que IEC, UL, EN, etc.
L'appareil de mesure permet de mesurer 20 types de courants de fuite différents. Il y a 30 emplacements de mémoire pour stocker des paramètres personnels. Il est équipé d'un écran tactile TFT LCD de 7 pouces qui facilite l'utilisation et l'observation des informations, et qui permet d'afficher simultanément les informations relatives aux réglages et les résultats des tests. En outre, 1 000 séries de résultats de mesure peuvent être stockées pour une analyse ultérieure.
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Spécifications
| Résistance | Gamme | 50 µA / 500 µA / 5 000 mA / 50 mA |
| Résolution | 0, 01 µA / 0,1 µA / 1 µA / 10 µA | |
| Précision | ±2,0 % fs /±(0,2 % rdg + 6 dgt) | |
| CA/CA+CC | Gamme | 50 µA / 500 µA / 5 000 mA / 50 mA |
| Résolution | 0, 01 µA / 0,1 µA / 1 µA / 10 µA | |
| Précision | 0,1 Hz - 15 Hz : ±4,0 % fs /±(2,0 % rdg + 10 dgt)
15 Hz - 100 Hz : ±2,0 % fs /±(2,0 % rdg + 10 dgt) 100 kHz - 1 MHz : ±2,0 % fs /±(2,0 % rdg + 10 dgt) |
|
| Crête CA | Gamme | 750 µA / 7 500 mA / 75,0 mA |
| Résolution | 0,1 µA / 1 µA / 100 µA | |
| Précision | 15Hz - 10kHz : ±4,0 % fs /±2,5 % fs /±(2,0 % rdg + 6 dgt)
10 kHz - 100 kHz : ±5,0 % fs /±5,0 % fs /±5,0 % rdg 100 kHz - 1 MHz : ±5,0 % fs /±5,0 % fs /±5,0 % rdg |
|
| EUT / Moniteur | Tension | 85 V - 300 V |
| Courant | 0,5 A - 20 A | |
| Mémoire | 30 emplacements de réglage | |
| 1 000 emplacements pour les résultats de mesure | ||
| Interface | RS-232C, hôte USB, dispositif USB, LAN, E/S à distance (y compris la sortie BNC de l'oscilloscope) | |
| Écran | Écran tactile TFT LCD de 7 pouces | |
| Poids | 7,5 kg | |
| Dimensions | 342 x 133,87 x 348,51mm | |
Accessoires
Le GW Instek GLC-10000 est fourni avec :
- Câble d'alimentation
- x2 cordons de mesure (GTL-207A)
- Pinces crocodiles (x2 rouge / x2 noir)
- Sonde à feuille (GLC-02)
- Cordon d'alimentation pour l'EUT (GLC-03)
- Couvercle du terminal d'entrée et de sortie (glc-04)
- Déclaration d'étalonnage traçable
Avantages et inconvénients
- 12 réseaux d'impédance humaine simulés
- 20 types de courants de fuite
- 30 emplacements de mémoire pour les réglages
- 1 000 emplacements de mémoire pour les résultats
Téléchargements
| GW Instek GLC-10000 Datasheet |  (633.52 KB) | Télécharger |
| GW Instek GLC-10000 Manual ENG | (4.73 MB) | Télécharger |
| DTC sample | (126.04 KB) | Télécharger |
