Analyseur de réseau vectoriel Rigol DNA6264
Détails

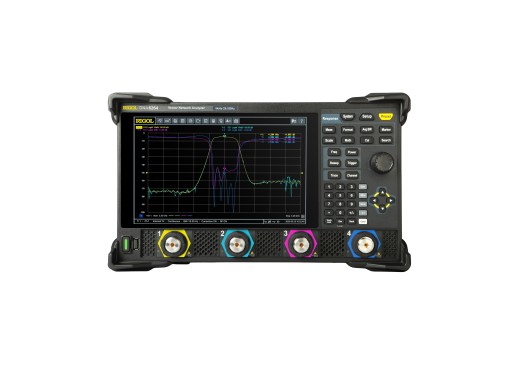

Le Rigol DNA6264 est un analyseur de réseau vectoriel à 4 ports couvrant une plage de 5kHz à 26,5GHz. Faisant partie de la série DNA6000, il mesure les paramètres S, l'impédance, le ROS et le retard de groupe et convient à l'intégration de systèmes RF, aux tests de dispositifs multi-ports, à la caractérisation de modules micro-ondes, à la vérification de la production et au débogage RF avant la mise en conformité. Contrairement à la série compacte DNA500, la série DNA6000 est un instrument de table avec des configurations à 2 et 4 ports disponibles dans toute la gamme.
La série DNA6000 offre d'excellentes performances RF, avec une plage dynamique typique de 127 dB (10 MHz à 6,5 GHz, à une largeur de bande FI de 10 Hz) et un bruit de trace aussi bas que 0,003 dB rms (typ.), ce qui représente une amélioration par rapport à la série DNA500. La largeur de bande FI est réglable de 1Hz à 10MHz, ce qui permet de contrôler directement le compromis entre la vitesse de mesure et le bruit de fond. La résolution en fréquence est de 1Hz sur toute la gamme.
Les options d'étalonnage comprennent les kits d'étalonnage électronique SOLT, OSL, réponse, réponse améliorée et ECal, avec prise en charge des kits d'étalonnage mécanique et ECal dans les configurations à 2 et 4 ports. L'instrument fonctionne sous Linux sur un écran capacitif de 10,1 pouces (1280x800) et prend en charge les touches physiques, les entrées tactiles, ainsi qu'un clavier et une souris externes. La connectivité comprend LAN, USB (hôte et dispositif USB), HDMI, GPIB et E/S d'application. L'ajout du GPIB rend la série DNA6000 bien adaptée aux environnements de test automatisés. Les jeux de commandes SCPI et le contrôle à distance basé sur le Web sont tous deux pris en charge dès le départ.
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Vue d'ensemble des modèles
| Modèle | Largeur de bande | Ports | Connecteur RF | Prix |
|---|---|---|---|---|
| DNA6082 | 5 kHz - 8,5 GHz | 2 | Type N (F) | |
| DNA6084 | 5 kHz - 8,5 GHz | 4 | Type N (F) | |
| DNA6142 | 5 kHz - 14 GHz | 2 | Type N (F) | |
| DNA6144 | 5 kHz - 14 GHz | 4 | Type N (F) | |
| DNA6202 | 5 kHz - 20 GHz | 2 | 3,5 mm (M) | |
| DNA6204 | 5 kHz - 20 GHz | 4 | 3,5 mm (M) | |
| DNA6262 | 5 kHz - 26,5 GHz | 2 | 3,5 mm (M) | |
| DNA6264 | 5 kHz - 26,5 GHz | 4 | 3,5 mm (M) |
Spécifications
| Largeur de bande FI | 1 Hz - 10 MHz |
| Résolution de fréquence | 1 Hz |
| Résolution de l'amplitude | 0,01 dB |
| Gamme dynamique (typ.) | 127 dB (10 MHz - 6,5 GHz, à 10 Hz de largeur de bande FI) |
| Bruit de fond | -125 dBm (10 MHz - 6,5 GHz, norm. à 1 Hz) |
| Niveau d'entrée max. | +27 dBm / ±35 VDC |
| Interfaces | LAN (GbE), USB 3.0 hôte, USB 3.0 dispositif, HDMI, GPIB, E/S d'application |
| Mémoire interne | 256 GO |
| Écran | 10,1" tactile capacitif (1280 × 800) |
| Dimensions | 358,1 x 214,8 x 300 mm |
| Poids | 13 kg |
Options
| Analyse du domaine temporel (software) | DNA-TDA10 |
| Distance jusqu'au défaut (software) | DNA-DTF10 |
| Divers kits d'étalonnage |
Veuillez nous contacter pour plus d'informations sur les commandes.
Accessoires
Le Rigol DNA6264 est livré par défaut avec :
- Cordon d'alimentation
Avantages et inconvénients
- Gamme dynamique élevée avec un faible bruit de trace
- Large bande passante IF de 10MHz
Téléchargements
| Rigol DNA6000 datasheet |  (3.99 MB) | Télécharger |
| Rigol DNA6000 user manual | (7.75 MB) | Télécharger |
