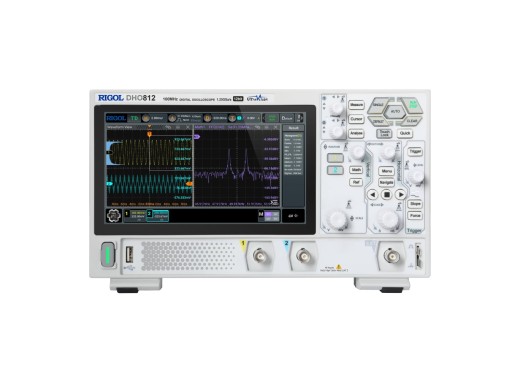

Oscilloscope Rigol DHO812
Détails
Le DHO812 de Rigol est un oscilloscope avec 2 canaux et la version avec 100 MHz de la série DHO800. Le DHO812 a une résolution de 12 bits pour réduire l'incertitude de quantification et améliorer ainsi la fidélité du signal et les capacités d'analyse. En outre, les oscilloscopes de cette série sont dotés d'un écran tactile phosphorescent de 7 pouces avec une résolution de 1 024 x 600 pixels et un taux de capture élevé de 1 000 000 de formes d'onde par seconde. Cet oscilloscope offre également une précision de gain de 1 % en courant continu ainsi qu'une fréquence d'échantillonnage de 1,25 GSa/s. En outre, de multiples options d'interface sont incluses, puisqu'il y a un hôte/dispositif USB en plus : LAN, HDMI, succès/échec et sortie déclencheur. Un grand nombre de cadres avec des données peuvent être stockés pour une analyse approfondie. De plus, les oscilloscopes de la série DHO800 ont un bruit de fond ultra bas, ce qui rend possible les mesures sur de très petits signaux et donne des signaux plus propres.
Les oscilloscopes de la série DHO800 sont alimentés via leur port USB-C, ce qui entraîne de multiples avantages par rapport aux modes d'alimentation plus traditionnels. Une source d'alimentation portable peut être utilisée pour alimenter l'oscilloscope, ce qui permet d'utiliser l'oscilloscope n'importe où. Le poids est également plus faible et la taille est plus compacte grâce à la suppression de l'alimentation électrique interne. Les points de fixation standard pour moniteur permettent d'installer cet oscilloscope sur un moniteur standard, ce qui permet d'économiser de l'espace sur le bureau et de bénéficier d'une plus grande liberté de mouvement.
Aperçu du modèle
| Modèle | DHO802 | DHO804 | DHO812 | DHO814 |
|---|---|---|---|---|
| Bande passante | 70 MHz | 70 MHz | 100 MHz | 100 MHz |
| Canaux | 2 | 4 | 2 | 4 |
| Prix |
Comparaison des séries DHO800 et DHO900
| Modèle | Série DHO800 de Rigol | Série DHO900 de Rigol |
|---|---|---|
| Bande passante | 70/100 MHz | 125/250 MHz |
| Canaux | 2 ou 4 canaux | 4 canaux analogiques + 16 canaux numériques |
| Profondeur de mémoire | 25 Mpts (canal simple) | 50 Mpts (canal simple) |
| Temps de montée | ≤5 ns / ≤3,5 ns | ≤2,8 ns / ≤1,4 ns |
| Échelle verticale | 500 µV/div - 10 V/div | 200 µV/div - 10 V/div |
| Échelle horizontale | 5 ns/div - 500 s/div | 2 ns/div - 500 s/div |
| Générateur de fonction arbitraire | Non |
Oui pour les modèles -S |
| Analyseur logique | Non |
Oui |
Spécifications
| Fréquence d'échantillonnage | 1,25 GSa/s (divisé par le nombre de canaux actifs) |
| Taux de capture de la forme d'onde | 1 000 000 wfms/s |
| Résolution verticale | 12 bits |
| Mémoire interne | 8 GB |
| Interfaces | LAN, HDMI, hôte USB, dispositif USB, HDMI, succès/échec, sortie déclencheur |
| Options de décodage | I2C, SPI, UART/RS232, CAN |
| Écran | Écran multi-touch de 7" (1 024 x 600) |
| Puissance de sortie nécessaire | 12 V, 4 A, 48 W |
| Norme de puissance | PD2.0 / PD3.0 |
| Taux de réduction du bruit Eleshop | ★ ★ ★ ★ |
| Dimensions | 265,35 x 161,75 x 77,38 mm |
| Poids | 1,78 kg |
Accessoires
Le Rigol DHO812 est livré avec les accessoires suivants :
- x2 sondes
- Câble d'alimentation
- Câble de mise à la terre à fiche banane
Avantages et inconvénients
- Le port USB-C permet une alimentation portable
- Résolution de 12 bits
- Sortie HDMI
- Poids léger
- Les boutons sont proches les uns des autres en raison du faible encombrement
Téléchargements
| Rigol DHO800 series datasheet |  (8.81 MB) | Télécharger |
| DHO800 series user manual | (5.91 MB) | Télécharger |
