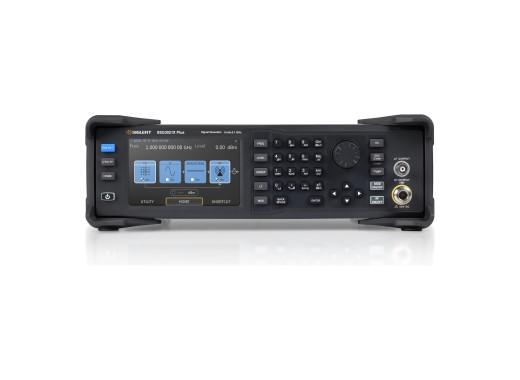

Siglent SSG3021X Plus générateur de signaux RF
Détails
Le Siglent SSG3021X Plus est un générateur de signaux RF professionnel couvrant une plage de 9kHz à 2,1GHz, adapté à la génération de signaux en recherche, en enseignement et en production. Ce générateur délivre un niveau de sortie jusqu'à +20dBm (typ.) et un bruit de phase SSB de -117dBc/Hz à 1GHz avec offset de 20kHz. Les modulations AM, FM, PM et d'impulsions sont disponibles depuis une source interne ou externe. Les balayages linéaires, logarithmiques et par liste ainsi que les sorties à impulsion simple et double élargissent les tâches de test prises en charge. La commande s'effectue via l'écran tactile capacitif de 5 pouces, une souris et un clavier, ou un navigateur web sur un PC ou un appareil mobile.
Un générateur de train d'impulsions, un kit de montage en rack et une extension de bande passante de 2,1GHz à 3,2GHz sont proposés en option. Un adaptateur USB-GPIB ajoute une interface GPIB et la référence OCXO 10MHz améliore la précision de fréquence jusqu'à ±100ppb. Contactez-nous pour connaître les options adaptées à une application.
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Aperçu du modèle
| Modèle | SSG3021X Plus | SSG3032X Plus | SSG3021X-IQE Plus | SSG3032X-IQE Plus |
|---|---|---|---|---|
| Bande passante | 9 kHz - 2,1 GHz | 9 kHz - 3,2 GHz | 9 kHz - 2,1 GHz | 9 kHz - 3,2 GHz |
| Bande passante IQ | Non |
Non |
10 MHz - 2,1 GHz | 10 MHz - 3,2 GHz |
| Prix |
Spécifications
| Canaux | 1 |
| Résolution de fréquence | 0,01 Hz |
| Plage d'amplitude | -110 dBm à +20 dBm (au-dessus de 1 MHz) |
| Résolution d'amplitude | 0,01 dB |
| Précision du niveau | ≤0,7 dB (typ.) |
| Bruit de phase | <-115 dBc/Hz (-117 dBc/Hz typ.) à 1 GHz, offset 20 kHz |
| Harmoniques | <-30 dBc |
| Modulation | AM, FM, PM et modulation d'impulsions |
| Fonctions intégrées | Sinus, carré, dents de scie, triangle, DC (générateur BF) |
| Impédance de sortie | 50 Ω |
| Interfaces | USB hôte/périphérique, LAN |
| Écran | Écran tactile TFT LCD 5" (800x480) |
| Dimensions | 338 x 113 x 369 mm |
| Poids | 4,84 kg |
Accessoires
Le SSG3021X Plus est livré avec les accessoires suivants :
- Câble USB
- Cordon d'alimentation
Avantages et inconvénients
- Bruit de phase SSB de -117dBc/Hz
- Niveau de sortie maximal de +20dBm
- Commande à distance
Téléchargements
| SSG3000X Plus datasheet |  (2.17 MB) | Télécharger |
| SSG3000X Plus quick start guide | (1.62 MB) | Télécharger |
