Alimentation de laboratoire ELE-PSU1530CH
Détails

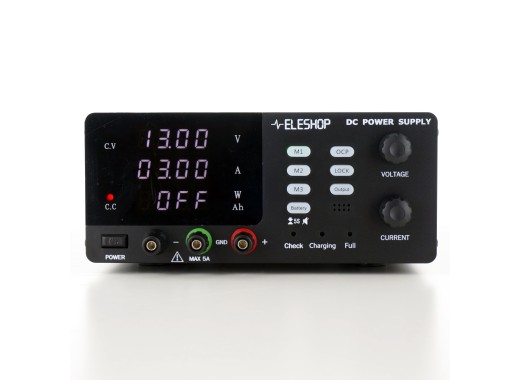

Remarque : Les images représentent le modèle ELE-PSU3020CH, mais les alimentations électriques sont visuellement comparables.
L'ELE-PSU1530CH d’Eleshop est une alimentation électrique à découpage à courant continu monovoie et une option économique pour le hobby, l'enseignement et le travail de service. En tant qu'alimentation électrique à découpage, elle est compacte et légère, ce qui est idéal pour une utilisation sur banc. Cette conception offre un rendement élevé mais s'accompagne d'une ondulation plus importante que les alimentations électriques linéaires traditionnelles, ce qui la rend plus adaptée aux applications électroniques générales.
L'alimentation électrique produit jusqu'à 15 V et 30 A, avec une puissance totale de 450 W. La tension et le courant peuvent être réglés en douceur à l'aide d'encodeurs rotatifs numériques à commande progressive, avec une résolution fine de 10 mV et 10 mA. Les lectures de la tension, du courant et de la puissance sont clairement affichées sur un écran LCD à 4 chiffres.
La série ELE-PSU-CH est dotée d'une fonction de charge de batterie avec protection contre l'inversion de polarité, ce qui évite les dommages causés par des connexions de polarité positive et négative incorrectes, ce qui est l'erreur la plus courante lorsqu'on travaille avec des batteries et des alimentations électriques. Vous pouvez également voir la puissance chargée au fil du temps. L'alimentation électrique prend en charge les modes tension constante (CV) et courant constant (CC) avec commutation automatique entre les deux en fonction de la charge. Elle comprend également une protection contre les surintensités (OCP), une protection contre les surcharges, qui arrête la sortie lorsque la batterie est pleine, et trois préréglages de mémoire. Cette alimentation électrique peut être utilisée comme une alimentation électrique de laboratoire standard et constitue un excellent choix pour les utilisateurs qui privilégient une puissance élevée et une grande facilité d'utilisation à un prix abordable, en privilégiant la puissance et la flexibilité au détriment de la précision des mesures.
Aperçu du modèle
| Modèle | ELE-PSU1530CH | ELE-PSU3020CH | ELE-PSU3030CH | ELE-PSU6010CH | ELE-PSU6020CH |
|---|---|---|---|---|---|
| Puissance totale | 450 W | 600 W | 900 W | 600 W | 1 200 W |
| Gamme de tension | 0 - 15 V | 0 - 30 V | 0 - 30 V | 0 - 60 V | 0 - 60 V |
| Gamme de courant | 0 - 30 A | 0 - 20 A | 0 - 30 A | 0 - 10 A | 0 - 20 A |
| Ondulation | 30 mV / 20 mA | 20 mV / 20 mA | 60 mV / 20 mA | 60 mV / 20 mA | 60 mV / 20 mA |
| Prix |
Spécifications
| Sorties | 1 |
| Type | Commutation |
| Résolution | 10 mV / 10 mA |
| Précision | CV : ≤ 0,05 % + 10 mV CC : ≤ 0,01 % + 10 mA |
| Protection | OCP |
| Écran | LCD à 4 chiffres |
| Groupes de mémoire | 3 |
| Dimensions | 265 x 190 x 85 mm |
| Poids | 2,5 kg |
Accessoires
- Cordon d’alimentation
- Jeu de cordons de mesure (4 mm à pince crocodile)
- Jeu de cordons de mesure (cosse de câble 6 m)
- x2 Pinces
Avantages et inconvénients
- Abordable
- Fonction de charge de la batterie
- Protection contre l'inversion de polarité
- Ondulation élevée
Téléchargements
| ELE-PSU-CH user manual v1.2.2 |  (1.19 MB) | Télécharger |
