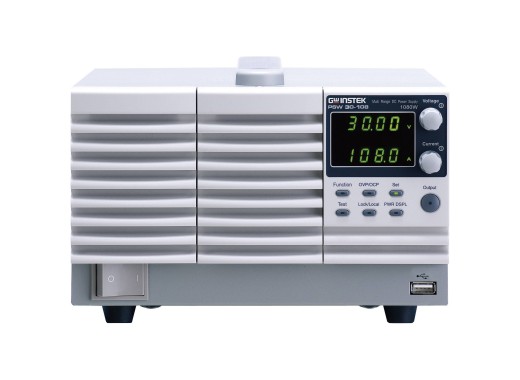

Alimentation électrique GW Instek PSW 30-108
Détails
La PSW 30-108 de GW Instek est une alimentation de laboratoire programmable idéale pour tester, par exemple, un dispositif sous test (DUT). L'alimentation de laboratoire a des modes tension constante (CV) et courant constant (CC), qui sont utiles pour la protection des objets sous test. Une autre caractéristique utile de la série PSW est qu'elle peut être combinée avec d'autres alimentations de laboratoire en série ou en parallèle, afin d'augmenter respectivement la tension ou le courant. En série, un maximum de 2 appareils peut être connecté. En parallèle, il peut y avoir un maximum de 3 appareils, y compris l'unité maître.
La PSW 30-108 peut fournir une tension maximale de 30 V, un courant maximal de 108 A et une puissance maximale de 1 080 W. En outre, l'alimentation électrique dispose d'une protection contre les surtensions (OVP) et d'une protection contre les surintensités (OCP), dont les niveaux sont réglables. Ces fonctions conviennent parfaitement à la protection des objets sous test.
Le driver LabView et le logiciel PC d'enregistrement des données sont pris en charge par toute interface disponible. L'alimentation électrique est dotée d'un système de refroidissement actif et d'une commande analogique. Il est également important que la vitesse de balayage soit réglable.
Aperçu du modèle
| Modèle | Puissance totale | Tension max | Courant max | Ondulation | Prix |
| PSW30-36 | 360 W | 30 V | 36 A | 7 mV, 72 mA | |
| PSW40-27 | 360 W | 40 V | 27 A | 7 mV, 54 mA | |
| PSW80-13.5 | 360 W | 80 V | 13,5 A | 7 mV, 27 mA | |
| PSW160-7.2 | 360 W | 160 V | 7,2 A | 12 mV, 15 mA | |
| PSW250-4.5 | 360 W | 250 V | 4,5 A | 15 mV, 10 mA | |
| PSW800-1.44 | 360 W | 800 V | 1,44 A | 30 mV, 5 mA | |
| PSW30-72 | 720 W | 30 V | 72 A | 11 mV, 144 mA | |
| PSW40-54 | 720 W | 40 V | 54 A | 11 mV, 108 mA | |
| PSW80-27 | 720 W | 80 V | 27 A | 11 mV, 54 mA | |
| PSW160-14.4 | 720 W | 160 V | 14,4 A | 15 mV, 30 mA | |
| PSW250-9 | 720 W | 250 V | 9 A | 15 mV, 20 mA | |
| PSW800-2.88 | 720 W | 800 V | 2,88 A | 30 mV, 15 mA | |
| PSW30-108 | 1 080 W | 30 V | 108 A | 14 mV, 216 mA | |
| PSW40-81 | 1 080 W | 40 V | 81 A | 14 mV, 162 mA | |
| PSW80-40.5 | 1 080 W | 80 V | 40,5 A | 14 mV, 81 mA | |
| PSW160-21.6 | 1 080 W | 160 V | 21,6 A | 20 mV, 45 mA | |
| PSW250-13.5 | 1 080 W | 250 V | 13,5 A | 15 mV, 30 mA | |
| PSW800-4.32 | 1 080 W | 800 V | 4,32 A | 30 mV, 15 mA |
Caractéristiques techniques
| Résolution | 1 mV / 1 mA |
| Voies | 1 |
| Connectivité | USB, LAN, GPIB (en option) |
| Dimensions | 214 x 124 x 350 mm |
| Poids | 7,5 kg |
Accessoires
La GW Instek PSW 30-108 comprend :
- Kit d'accessoires de base PSW-004 :
- x2 Vis et rondelles des bornes M4
- x2 Boulons, écrous et rondelles des bornes M8
- x1 Filtre à air
- x1 Protection factice du contrôle analogique
- x1 Niveau de verrouillage du contrôle analogique
- Couvercle du terminal de sortie PSW-009
- Cordons de mesure GTL-123, x1 rouge, x1 noir
- Câble USB GTL-240
- Cordon d'alimentation
- Déclaration d'étalonnage traçable
Avantages et inconvénients
- Peut fonctionner jusqu'à 2 unités en série
- Peut fonctionner jusqu'à 3 unités en parallèle
Téléchargements
| GW Instek PSW-series datasheet |  (938.31 KB) | Télécharger |
| GW Instek PSW-series manual | (5.23 MB) | Télécharger |
| Linkview | (179.58 KB) | Télécharger |
| DTC sample | (126.04 KB) | Télécharger |
