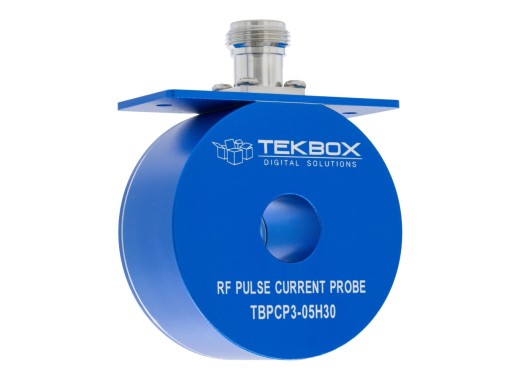

Sonde de surveillance du courant impulsionnel RF Tekbox TBPCP3-05H30
Détails
La Tekbox TBPCP3-05H30 est une sonde de surveillance de courant impulsionnel RF. La sonde a une plage de fréquences caractérisée de 0,1 Hz à 100 MHz et une réponse très plate avec une bande passante de 3 dB et 0,5 Hz à 30 MHz. La TBPCP3-05H30 est utilisée pour la surveillance des surtensions ou des courants impulsionnels RF dans le domaine temporel, contrairement aux sondes de surveillance de courant RF standard conçues pour les applications CEM qui effectuent des mesures dans le domaine fréquentiel. L'ouverture de la sonde de contrôle du courant RF est de 15 mm et son impédance de transfert est de -26 dB Ω.
Pour un calibrateur adapté à la sonde de contrôle d'impulsion RF TBPCP3-05H30, voir le TBPCP3-CAL.
Aperçu du modèle
| Modèle | Bande passante à 3 dB | Gamme de fréquences | Impédance de transfert | Diamètre de l'ouverture | Connecteur | Prix |
| TBPCP1-20100 | 20 Hz - 100 MHz | 1 Hz - 200 MHz | -20 dBΩ ; | 25 mm | Femelle N | |
| TBPCP2-3070 | 30 Hz - 70 MHz | 1 Hz - 200 MHz | -26 dBΩ | 5,5 mm | Femelle SMA | |
| TBPCP3-2H40 | 2 Hz - 40 MHz | 0,1 Hz - 100 MHz | -20 dBΩ | 15 mm | Femelle N | |
| TBPCP3-05H30 | 0,5 Hz - 30 MHz | 0,1 Hz - 100 MHz | -26 dBΩ | 15 mm | Femelle N | |
| TBPCP3-20H70 | 20 Hz - 70 MHz | 0,1 Hz - 100 MHz | -12 dBΩ | 15 mm | Femelle N | |
| TBPCP3-100H80 | 100 Hz - 80 MHz | 0,1 Hz - 100 MHz | -6 dBΩ | 15 mm | Femelle N | |
| TBPCP4-1H30 | 1 Hz - 30 MHz | 0,1 Hz - 100 MHz | -26 dBΩ | 46 mm | Femelle N | |
| TBPCP4-5H50 | 5 Hz - 50 MHz | 1 Hz - 100 MHz | -20 dBΩ ; | 46 mm | Femelle N | |
| TBPCP4-50H50 | 50 Hz - 50 MHz | 1 Hz - 100 MHz | -12 dBΩ ; | 46 mm | Femelle N | |
| TBPCP4-100H60 | 130 Hz - 60 MHz | 1 Hz - 100 MHz | -6 dBΩ ; | 46 mm | Femelle N |
Spécifications
| Courant primaire max. (CA) | 55 A |
| Courant primaire max. (impulsion unique) | 5 000 A |
| Diamètre extérieur | 61 mm |
| Hauteur | 30 mm |
| Poids | 320 g |
Accessoires
La TBPCP3-05H30 est livrée avec :
- x1 Adaptateur coaxial vers femelle BNC
Téléchargements
| Tekbox TBPCP3-05H30 user manual |  (429.14 KB) | Télécharger |
