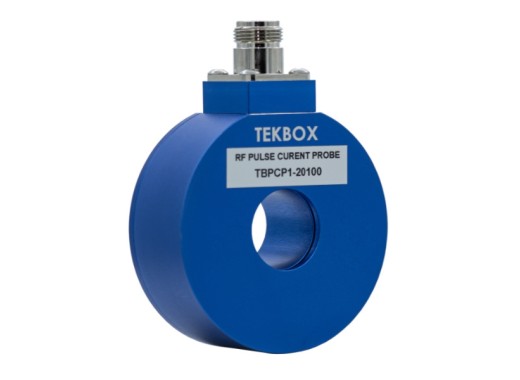

Sonde de surveillance de courant Tekbox TBPCP1-20100 RF
Détails
Le TBPCP1-20100 de Tekbox est une sonde de surveillance des impulsions RF généralement utilisée pour la surveillance des surtensions ou du courant des impulsions RF dans le domaine temporel, contrairement aux sondes de surveillance du courant RF conçues pour les applications CEM qui sont utilisées pour les mesures dans le domaine de la fréquence. La sonde a une plage de fréquences caractérisée de 1 Hz à 200 MHz et une réponse très plate avec une bande passante de 3 dB et 20 Hz à 100 MHz. L'ouverture de la sonde de contrôle du courant RF est de 25 mm et son impédance de transfert est de -20 dB Ω.
Pour un calibrateur adapté à la sonde de contrôle d'impulsion RF TBPCP1-20100, voir le TBCP1-CAL.
Aperçu du modèle
| Modèle | Bande passante de 3 dB | Gamme de fréquence | Impédance de transfert | Diamètre d'ouverture | Connecteur | Prix |
| TBPCP1-20100 | 20 Hz - 100 MHz | 1 Hz - 200 MHz | -20 dBΩ | 25 mm | N female | |
| TBPCP2-3070 | 30 Hz - 70 MHz | 1 Hz - 200 MHz | -26 dBΩ | 5.5 mm | SMA female | |
| TBPCP3-2H40 | 2 Hz - 40 MHz | 0.1 Hz - 100 MHz | -20 dBΩ | 15 mm | N female | |
| TBPCP3-05H30 | 0.5 Hz - 30 MHz | 0.1 Hz - 100 MHz | -26 dBΩ | 15 mm | N female | |
| TBPCP3-20H70 | 20 Hz - 70 MHz | 0.1 Hz - 100 MHz | -12 dBΩ | 15 mm | N female | |
| TBPCP3-100H80 | 100 Hz - 80 MHz | 0.1 Hz - 100 MHz | -6 dBΩ | 15 mm | N female | |
| TBPCP4-1H30 | 1 Hz - 30 MHz | 0.1 Hz - 100 MHz | -26 dBΩ | 46 mm | N female | |
| TBPCP4-5H50 | 5 Hz - 50 MHz | 1 Hz - 100 MHz | -20 dBΩ | 46 mm | N female | |
| TBPCP4-50H50 | 50 Hz - 50 MHz | 1 Hz - 100 MHz | -12 dBΩ | 46 mm | N female | |
| TBPCP4-100H60 | 130 Hz - 60 MHz | 1 Hz - 100 MHz | -6 dBΩ | 46 mm | N female |
Spécifications
| Courant primaire maximum (CA) | 300 A |
| Courant primaire maximum (impulsion unique) | 900 A (à une impulsion de 100 ms) 3000 A (à une impulsion de 1 ms) |
| Diamètre extérieur | 76 mm |
| Hauteur | 31 mm |
| Poids | 320 g |
Téléchargements
| TBPCP1-20100 Manual |  (309.7 KB) | Télécharger |
