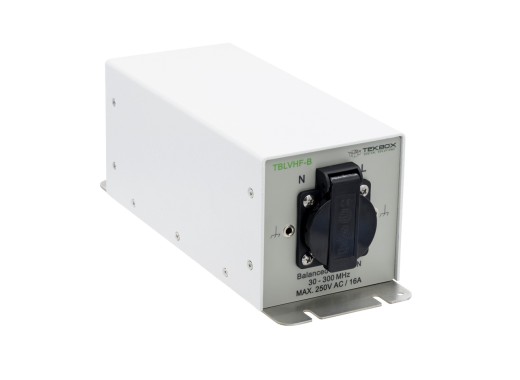

VHF LISN équilibrée Tekbox TBLVHF-B
Détails
Le Tekbox TBLVHF-B est un LISN (Line Impedance Stabilisation Network) destiné à tester les dispositifs CEM fonctionnant à des fréquences comprises entre 30 MHz et 300 MHz, avec une tension et un courant maximum de 250 V et 16 A. Il est utilisé dans les essais CEM pour mesurer le bruit conduit sur la ligne d'alimentation des appareils alimentés en courant continu ou alternatif. De plus, le LISN est placé dans la ligne électrique de l'EUT. Il mesure le bruit électrique indésirable dans les bornes d'alimentation de l'objet sous test, qui peut être vérifié à l'aide d'un analyseur de spectre ou d'un récepteur de mesure. Le LISN convient aux EUT avec ou sans terre de protection et fournit des impédances de ligne définies et symétriques pour garantir une charge équilibrée.
Spécifications
| Impédance | 50 Ω |
| Gamme de fréquences | 30 MHz - 300 MHz |
| Tension max. | 250 V |
| Courant max | 16 A |
| Connectivité | Prise banane 4 mm |
| Dimensions | 150 x 150 x 30 mm |
| Poids | 2,0 kg |
Accessoires
Le TBLVHF-B est livré par défaut avec :
- x1 Câble pour appareil froid 16 A
Téléchargements
| Tekbox TBVHF-B user manual |  (517.08 KB) | Télécharger |
