Tekbox TBL5008-2C LISN
Détails

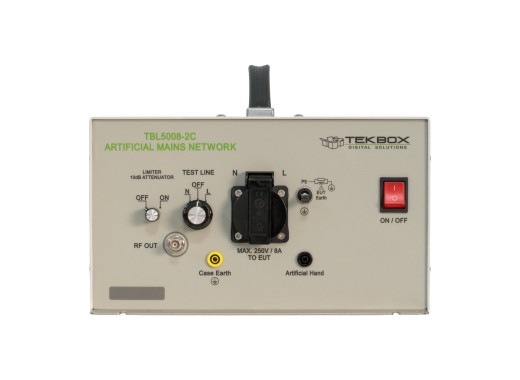

Le TBL5008-2C est un LISN de 50 µH pouvant être utilisé pour mesurer le bruit conduit sur la ligne d'alimentation des appareils monophasés alimentés en courant alternatif. Ce LISN est conçu pour effectuer des essais de pré-conformité CEM dans la gamme de fréquences de 9 kHz à 30 MHz.
Le TBL5008-2C est connecté entre la source de courant et l'appareil testé, et le bruit conduit peut être mesuré par rapport à la phase et à la ligne neutre. Ce bruit conduit est connecté à la borne BNC de 50 Ω avec des pertes minimales, où l'interférence peut être analysée. Avec, par exemple, un analyseur de spectre.
Le TBL5008-2C est équipé d'un limiteur et d'un atténuateur commutables et d'une connexion pour une main artificielle. Une inductance de 5 μH déconnecte la connexion de la source et la connexion de l'appareil. En outre, le LISN isole du bruit l'appareil à tester et la borne BNC. Ce phénomène est dû à la source de courant.
Pour plus d'informations sur les mesures avec le TBL5008-2C et les directives CEM, veuillez consulter les PDF au bas de cette page. En outre, un logiciel PC permet d'analyser plus en détail les mesures CEM. Ce logiciel, EMCview, est disponible ici.
Caractéristiques techniques
| Gamme de fréquences | 9 kHz - 30 MHz |
| Tension max | 250 V / 50-60 Hz (CAT II) |
| Courant max | 8 A |
| Impédance | 50 Ω ║ (50 µH + 5 Ω) |
| Main artificielle | 220 pF + 511 Ω |
| Limiteur/atténuateur | 150 kHz à 30 MHz ; 10 dB |
| Cordon d'alimentation | IEC 60320 C13 |
| Dimensions | 35 x 18 x 41 cm |
| Poids | 8 kg |
