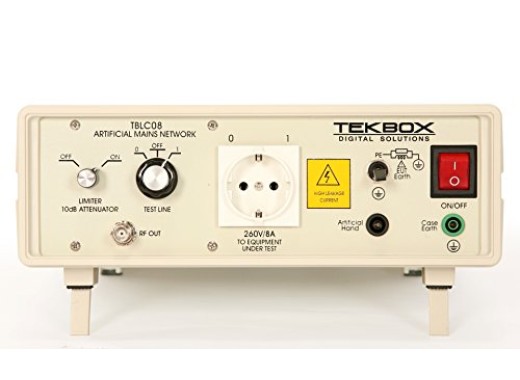

Tekbox TBLC08 LISN
Détails
Le TBLC08 est un LISN de 50 µH qui peut être utilisé pour mesurer le bruit conduit sur la ligne d'alimentation des appareils alimentés en courant alternatif monophasé. Ce LISN est conçu pour effectuer des tests de pré-conformité CEM dans la gamme de fréquences allant de 9 kHz à 30 MHz.
Le TBLC08 est connecté entre la source de courant et l'appareil testé et le bruit conduit peut être mesuré par rapport à la phase et à la ligne neutre. Ce bruit conduit est connecté à la borne BNC 50Ω avec des pertes minimales, où l'interférence peut être analysée. Avec, par exemple, un analyseur de spectre.
Le TBLC08 est équipé d'un limiteur et d'un atténuateur commutables et d'une connexion pour une main artificielle. La connexion de la source et la connexion de l'appareil sont déconnectées par une inductance de 5 μH. En outre, le LISN isole l'appareil à tester et la borne BNC du bruit.qui est causé par la source de courant.
Pour plus d'informations sur les mesures avec le TBLC08 et les directives CEM, veuillez consulter les PDF au bas de cette page. Il existe également un logiciel PC permettant d'analyser plus en détail les mesures CEM. Ce logiciel, EMCview, est disponible ici.
Attention ! Ce LISN est adapté aux tests CEM sur des appareils alimentés en courant alternatif monophasé. Pour les essais sur les appareils alimentés en courant continu, vous pouvez utiliser le TBOH01.
Caractéristiques
| Gamme de fréquences | 9 kHz - 30 MHz |
| Tension max. | 240 V / 50-60 Hz (CAT II) |
| Courant max. | 8 A |
| Impédance | 50 Ω ║ (50 µH + 5 Ω) |
| Main artificielle | 220 pF + 511 Ω |
| Limiteur/atténuateur | 150 kHz à 30 MHz ; 10 dB |
| Cordon d'alimentation | IEC 60320 C13 |
