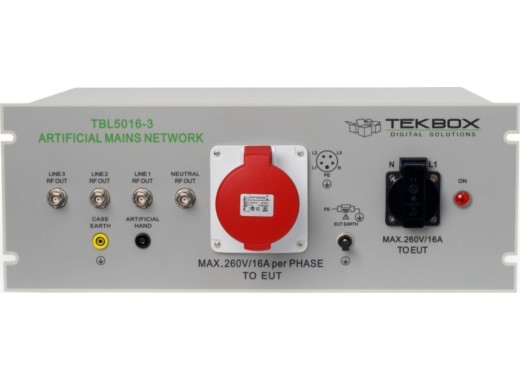

Le TBL5016-3 de Tekbox est un réseau de stabilisation de l'impédance de ligne (Line Impedance Stabilization Network) conçu pour mesurer les interférences conduites par la ligne lors des tests de pré-conformité CEM dans la plage de fréquence de 9 kHz à 30 MHz, ce qui correspond à la norme CISPR16. Ce LISN est conçu pour tester les équipements alimentés en courant alternatif triphasé et monophasé avec des tensions allant jusqu'à 450/260 V et un courant allant jusqu'à 16 A. Le LISN peut mesurer le bruit conduit sur chaque phase et sur le conducteur neutre, qui ont également des sorties RF séparées. En outre, le TBL5016-3 est équipé d'une connexion pour main artificielle.
Si vous recherchez un LISN capable de conduire plus de courant, regardez la version 32 A de ce LISN.
Gamme de fréquence | 9 kHz - 30 MHz |
Tension maximale | 450 / 260 V / 50-60 Hz (CAT II) |
Courant maximale | 16 A |
Impédance | 50 Ω ║ (50 µH + 5 Ω) |
Main artificielle | 220 pF + 511 Ω |
Connectivité | 50 Ω BNC |
Dimensions | 520 x 470 x 180 mm |
Poids | 21 kg |
Le Tekbox TBL5016-3 est livré avec :
Tekbox TBL5016-3 user manual |
(1.08 MB) | Download |
